取付後に左右・前後・上下の3方向に調整できる蝶番です。

3次元調整蝶番

403掲載商品No. G-0548_003

商品価格（特に表記のない場合、税抜価格）

¥ 2，310（NSW-3D）
\ 2，310（NSO-3D）
\ 1，100（NSF-3D）
（すべて税込価格）

送料別
支払い方法：代金先払い

株式会社中尾製作所

TEL：059-234-5859

内部ドア・建具＞建具金物　

内部ドア・建具＞洋間ドア　

金物・工具＞ドア・建具金物　

リビング＞ドア・サッシ　

便利・アイディア商品＞金物　

「家具・建築用金物製造販売」なら「株式会社中尾製作所」へ！

3次元調整蝶番

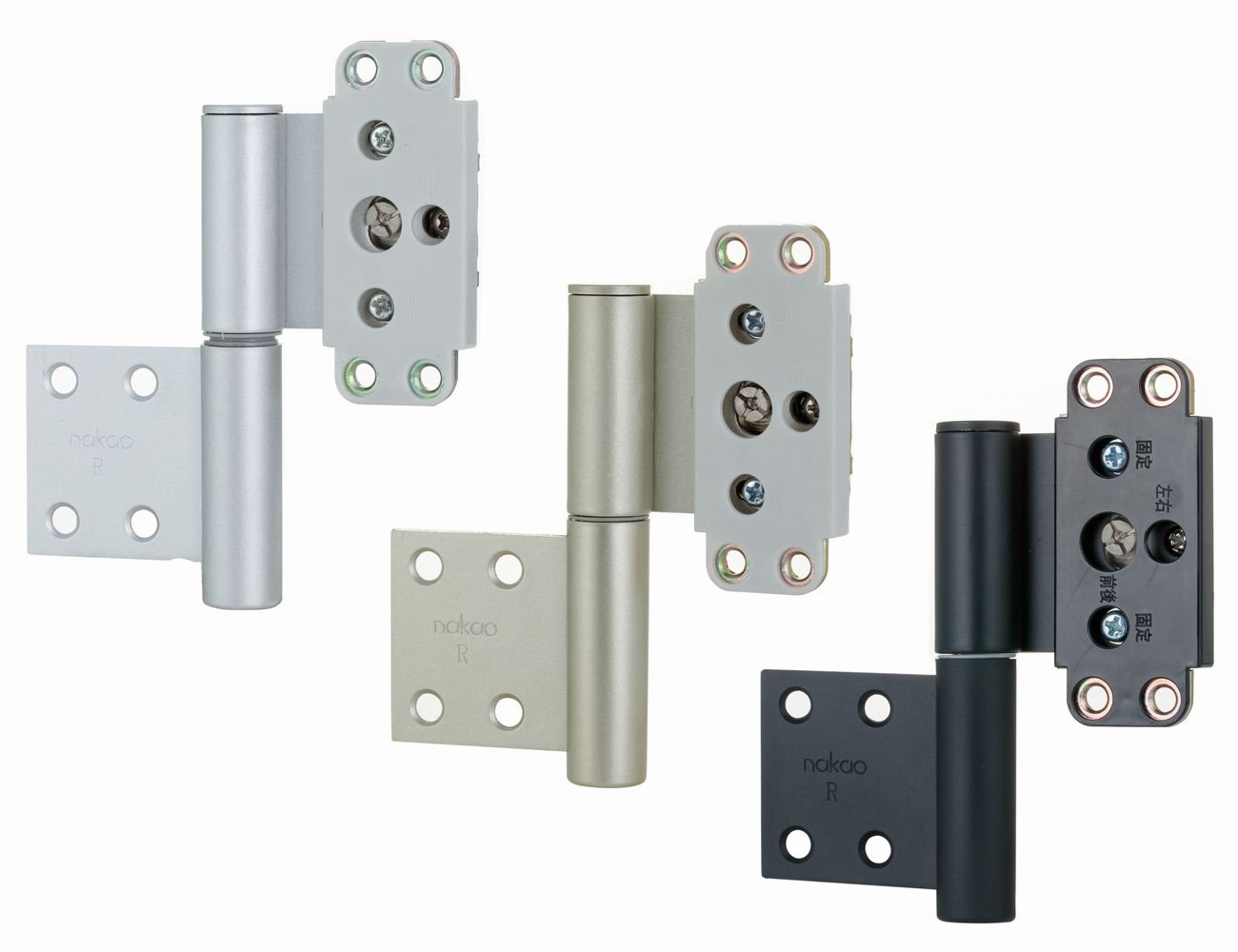

取付後に3方向に調整できる蝶番です。

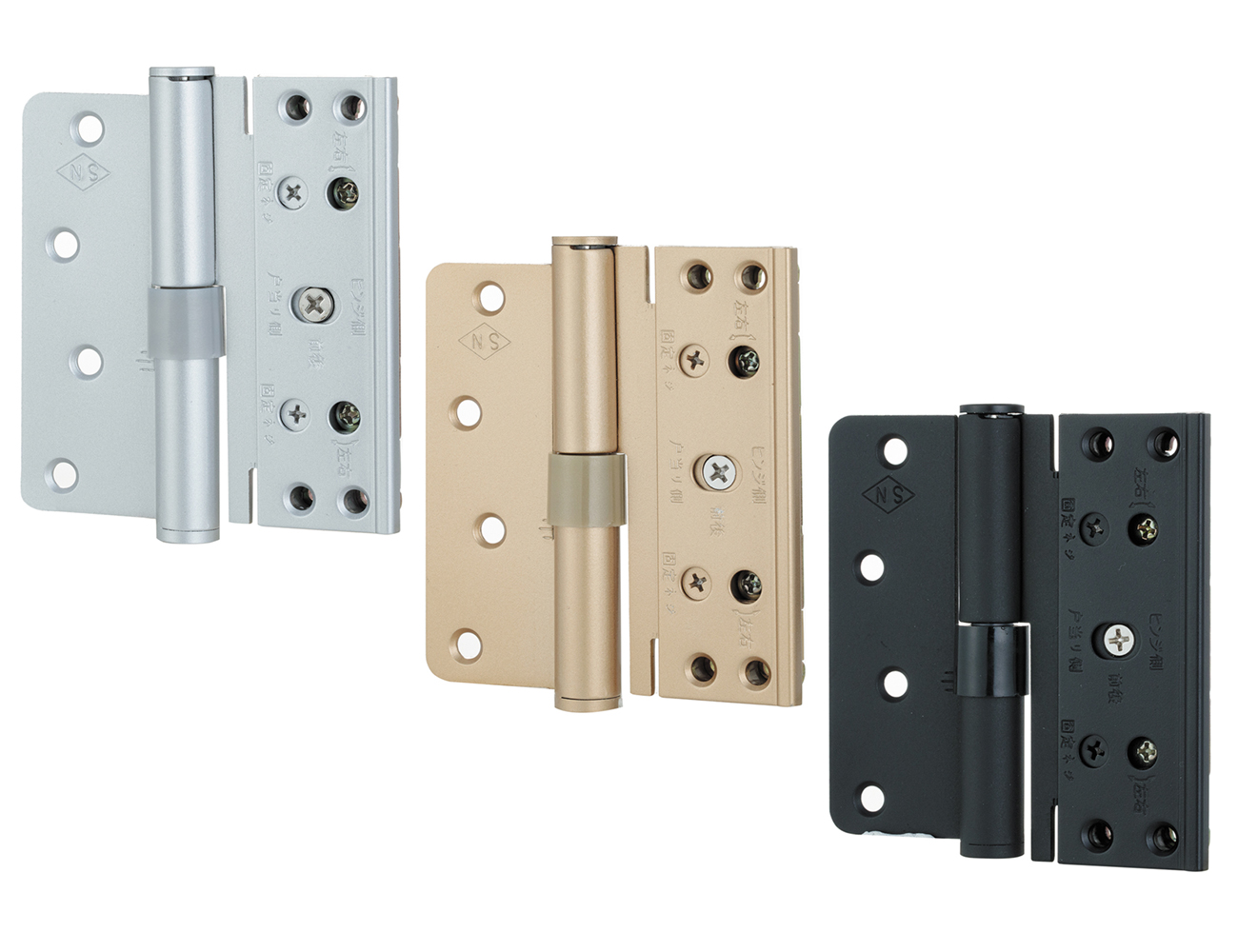

NSW-3D
【写真は右(R)用】

NSO-3D
【写真は右(R)用】

NSWF3D
【扉は左右共通】

製品紹介

調整方法

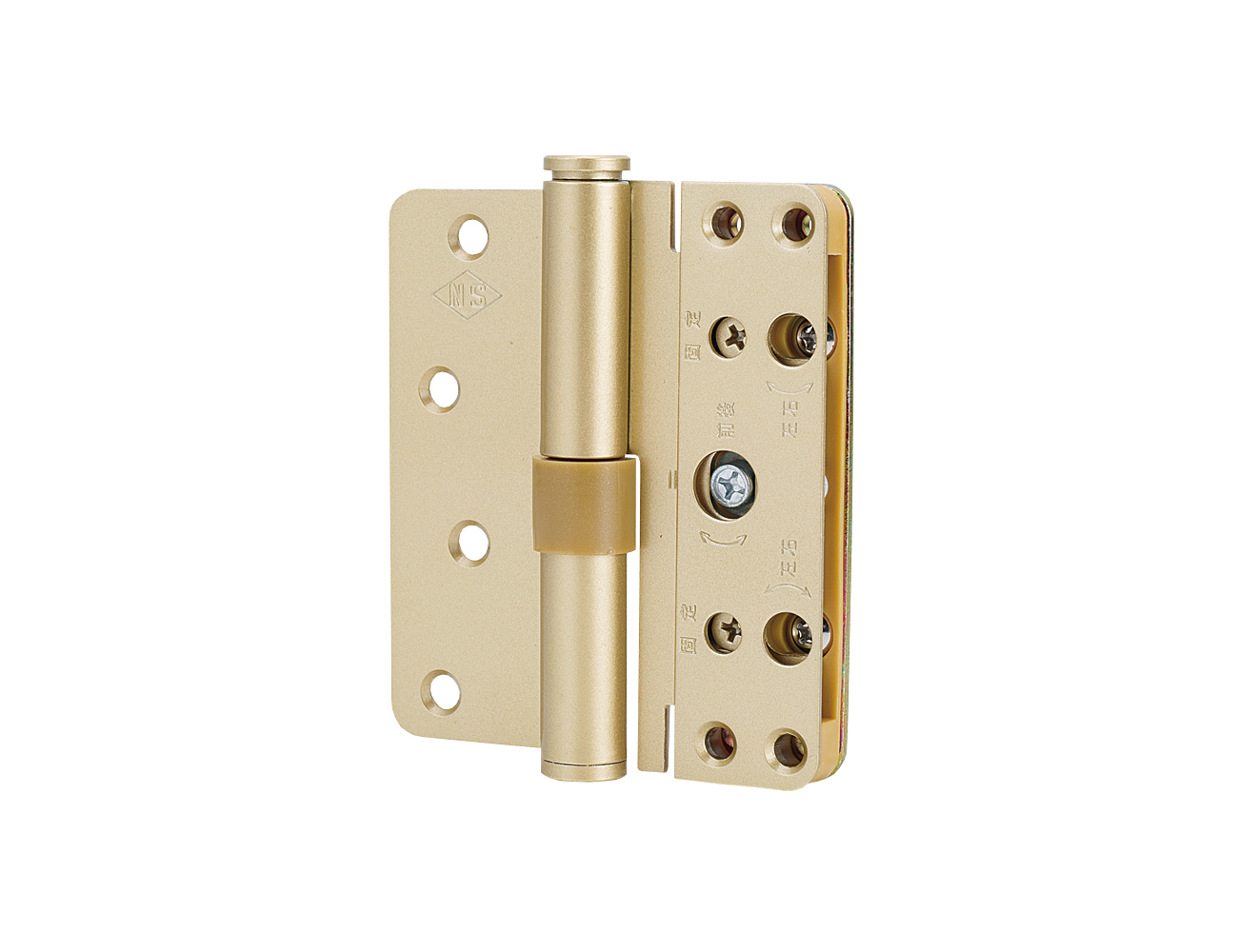

3次元調整蝶番 / NSW-3D

製品特徴

取付後に3方向に調整できる蝶番です。
扉側の片面を彫り込むタイプで、裏面から蝶番は見えません。

★ 左右・前後・上下調整機能付

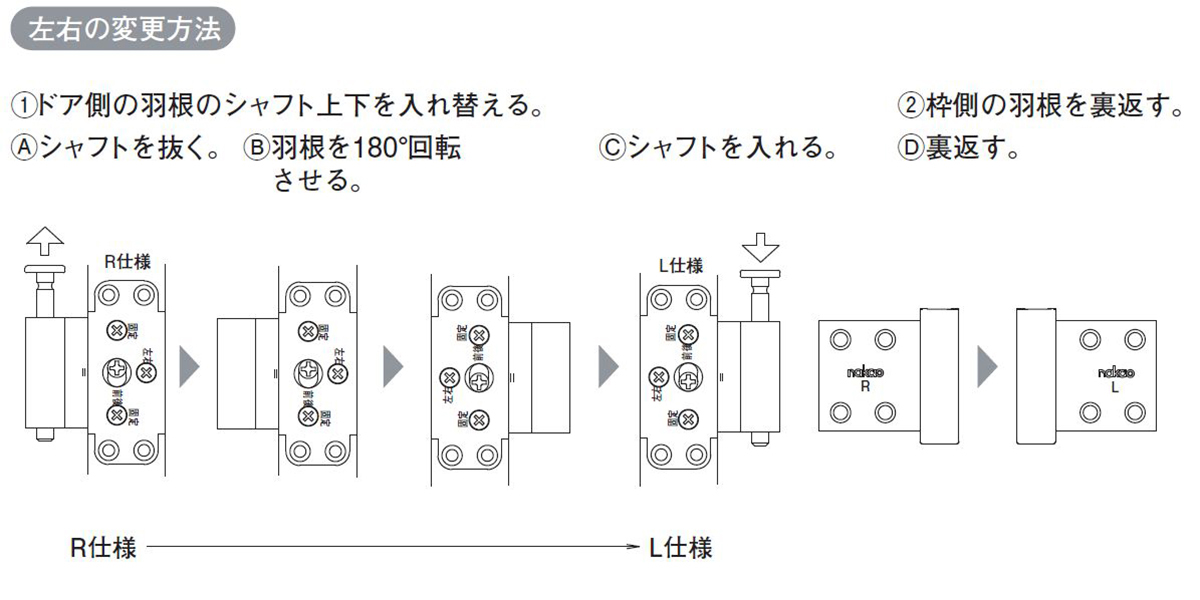

★ 蝶番には右(R)用と左(L)用あり

★ 上下兼用

★ 扉の加工上、扉本体を左右勝手に区分が必要

★ 製品2個入り

【写真は右(R)用】

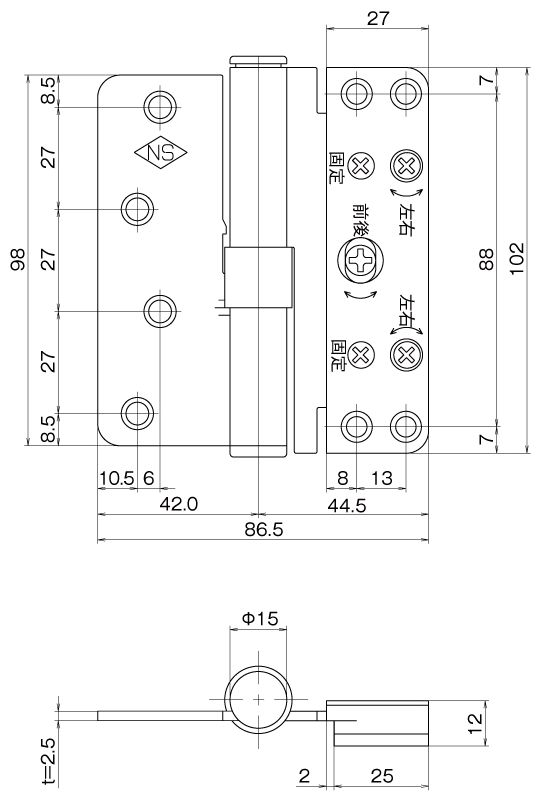

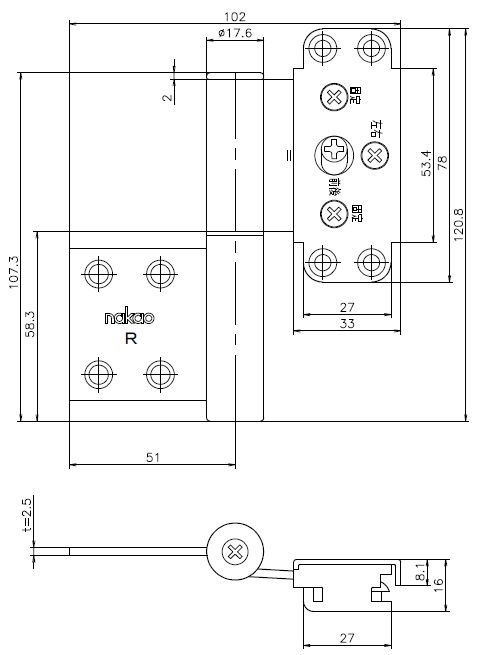

製品図面

仕様

材質	羽根・フェイスプレート：鉄樹脂カバー：ナイロン
仕上げ	焼付塗装
色	GD：ゴールド、BK：ブラック
付属部品	扉側取付ビス φ4×32：4本×2 枠側取付ビス φ4×20：4本×2
注文コード	NSW-3D-□-(R/L)
使用条件	対応扉重量：30kgまで
価格	\2,310（税込）

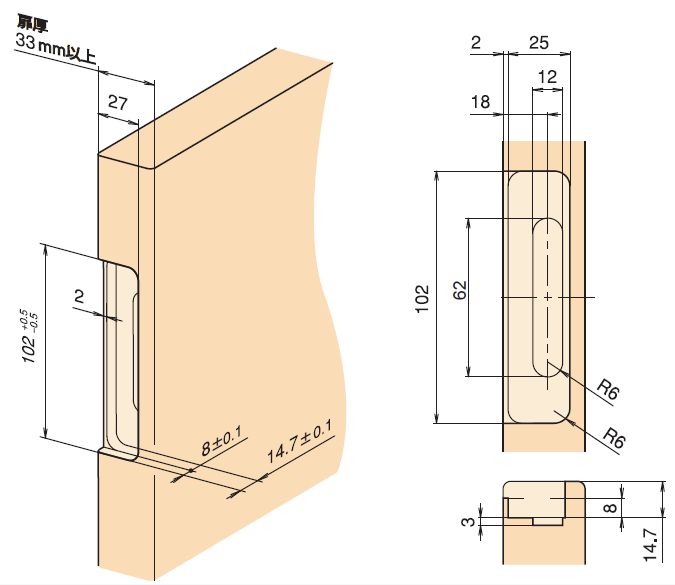

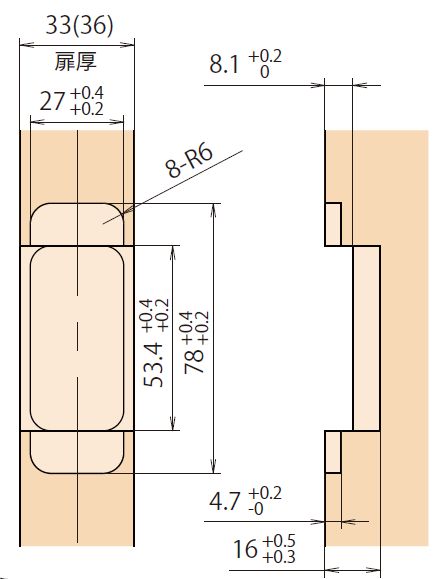

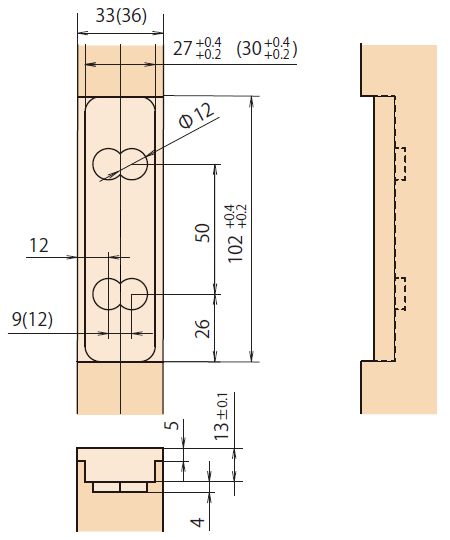

扉加工図

注）イラストは右（R）用の堀込です。左（L）用は勝手違いとなります。
　　枠の加工は不要です。
　　使用ルーター：φ12

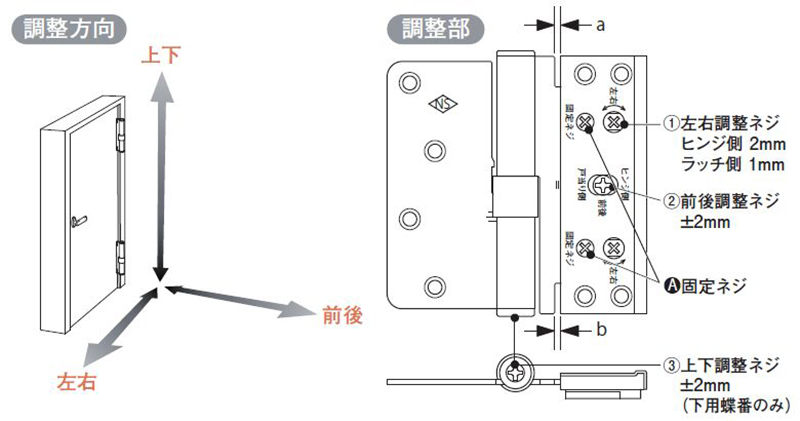

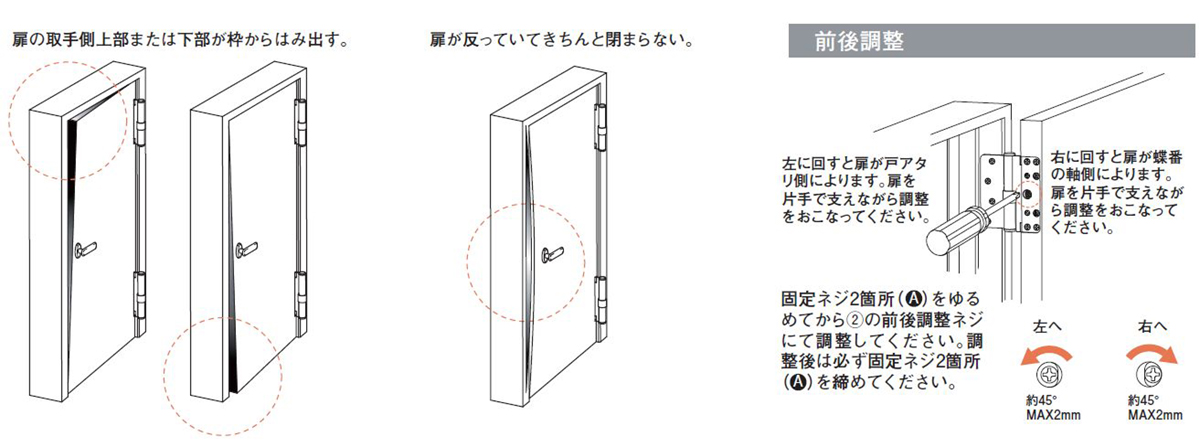

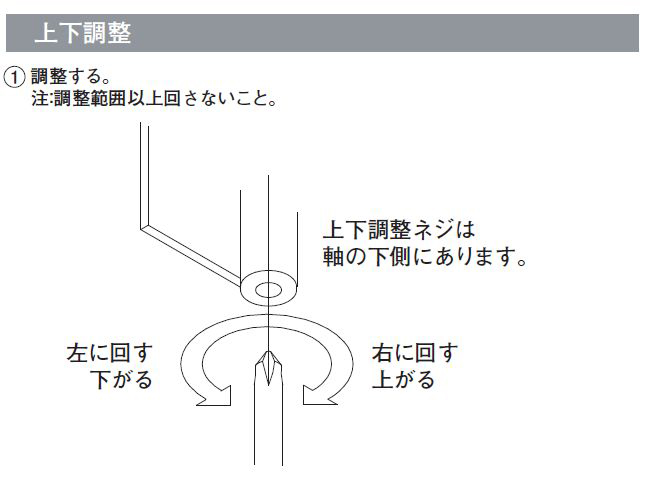

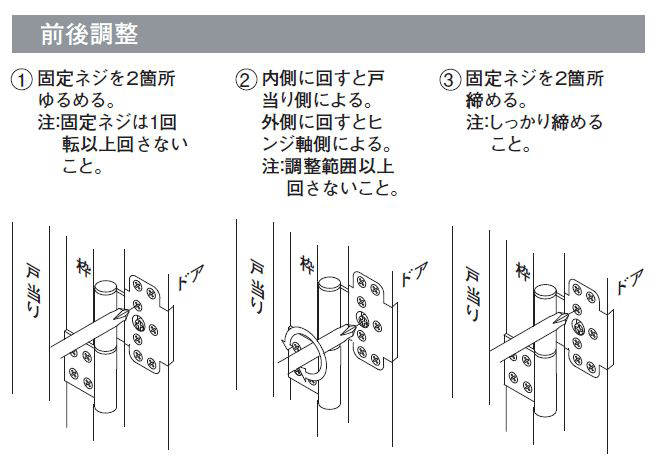

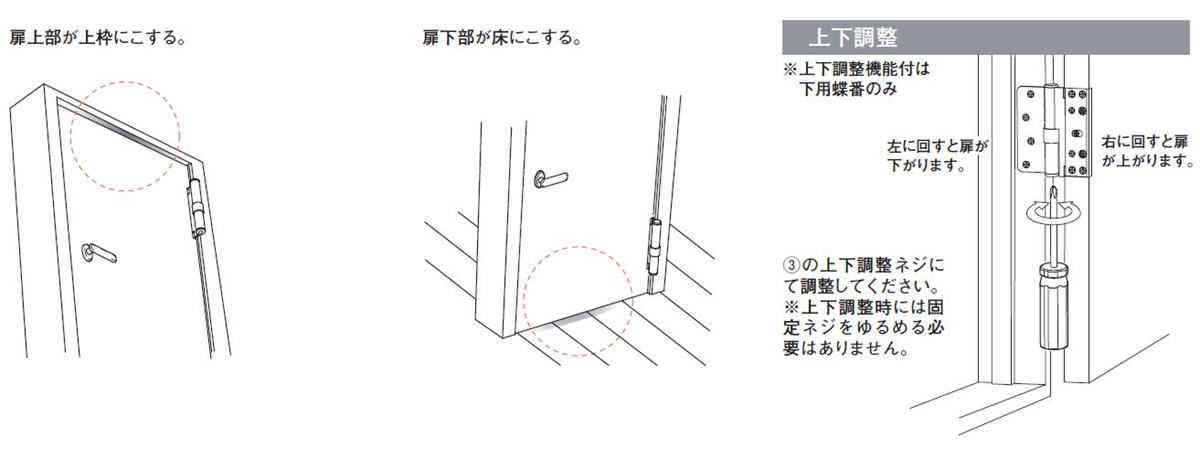

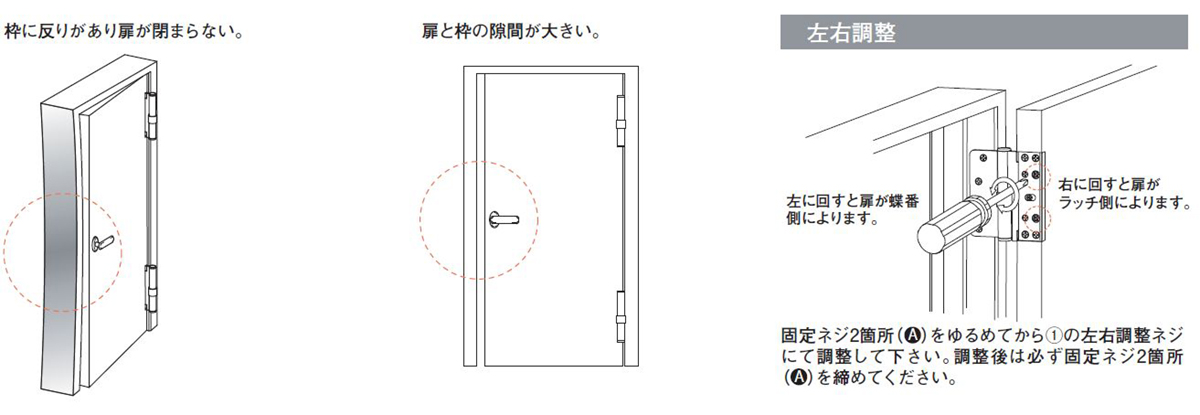

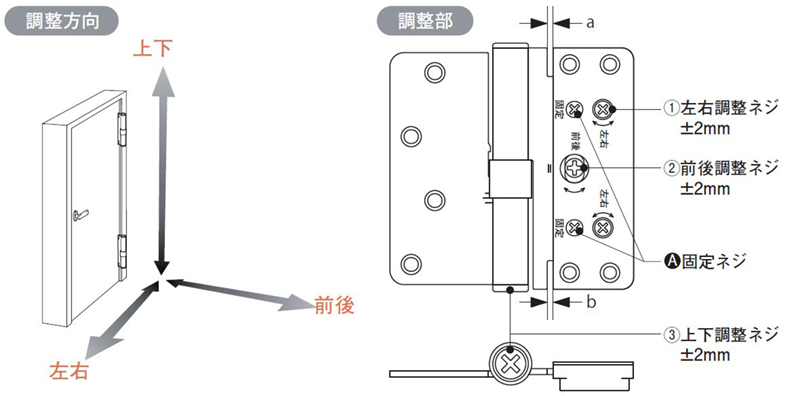

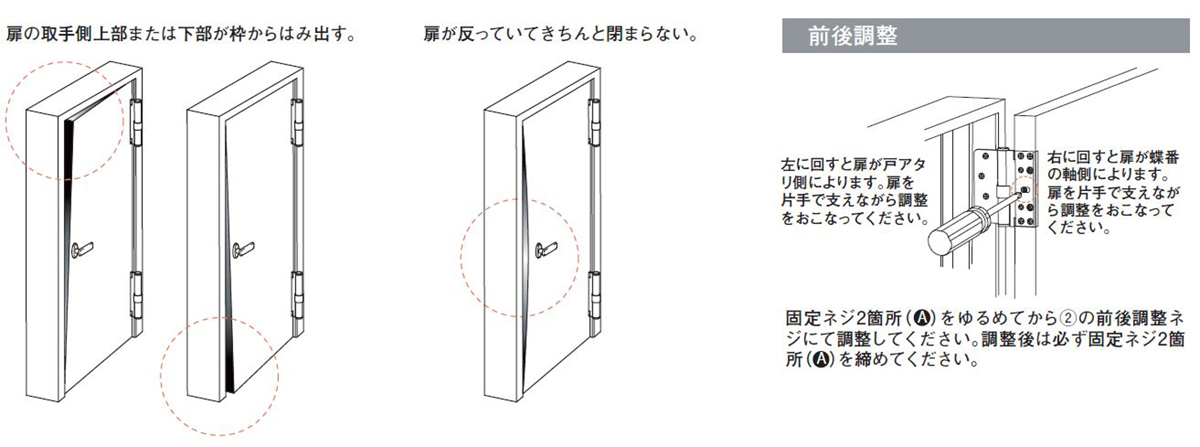

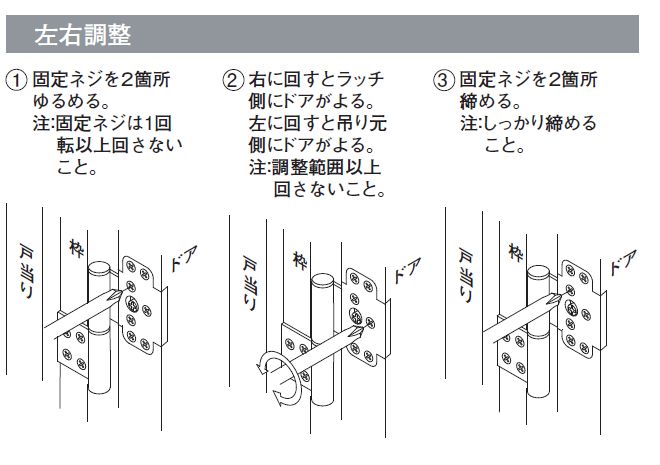

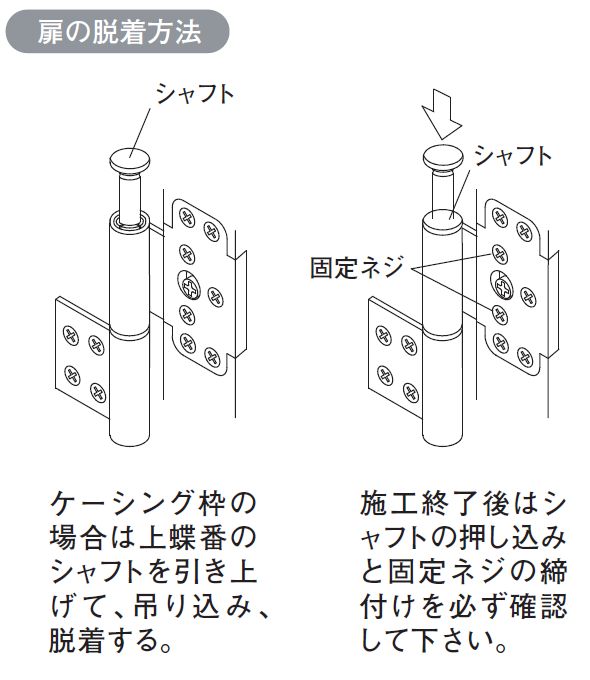

扉の調整

調整時の注意事項

調整時には必ず固定ネジ2箇所（A）をゆるめてからおこなってください。
固定ネジをゆるめる際は2回転以内にしてください。
固定ネジを締める前にaとb（上図）の各スキマが平行になっているか必ず確認して下さい。
ゆがんだままご使用になりますとシャフトに異常な力が加わり破損の原因となります。
各調整ネジを調整量以上回さないようにしてください。回し過ぎると破損の原因となります。
取付ビスは調整時にはゆるめないようにしてください。
電動ドライバーは絶対に使用しないでください。

3次元調整蝶番 / NSO-3D

製品特徴

取付後に3方向に調整できる蝶番です。
扉の掘り込み加工に左右区分けは不要です。

★ 左右・前後・上下調整機能付

★ 蝶番には右(R)用と左(L)用あり

★ 製品2個入り

【写真は右(R)用】

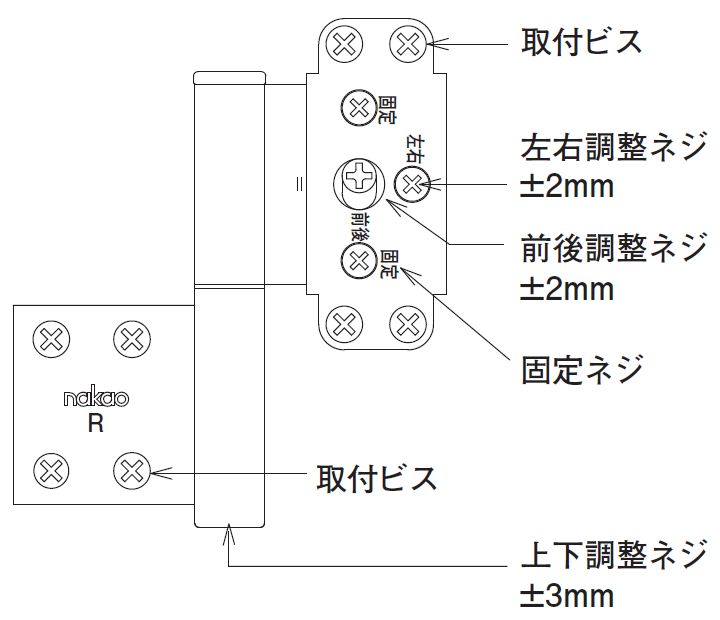

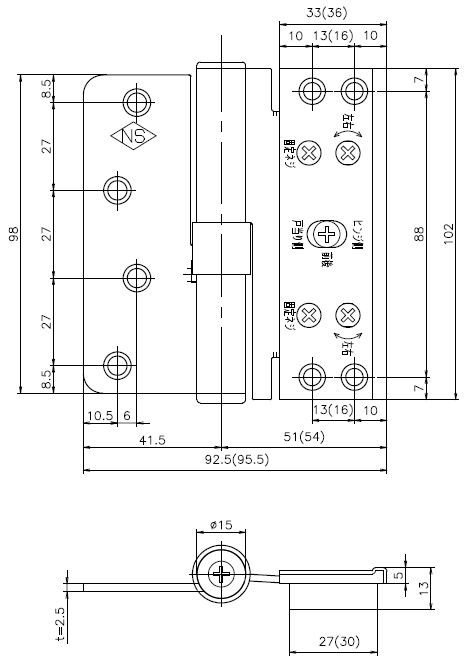

製品図面

仕様

材質	羽根・フェイスプレート：鉄樹脂カバー：ナイロン
仕上げ	焼付塗装
色	GD：ゴールド、SL：シルバー、BK：ブラック
付属部品	扉側取付ビス φ3.8×32：4本×2 枠側取付ビス φ3.8×20：4本×2
注文コード	NSO-3D-□-(R/L)
使用条件	対応扉重量：30kgまで扉厚：33mm/36mm対応
価格	\2,310（税込）

扉加工図

注）寸法は扉厚33mm、()内寸法は扉厚36mmの堀込寸法です。
　　枠の加工は不要です。
　　使用ルーター：φ12

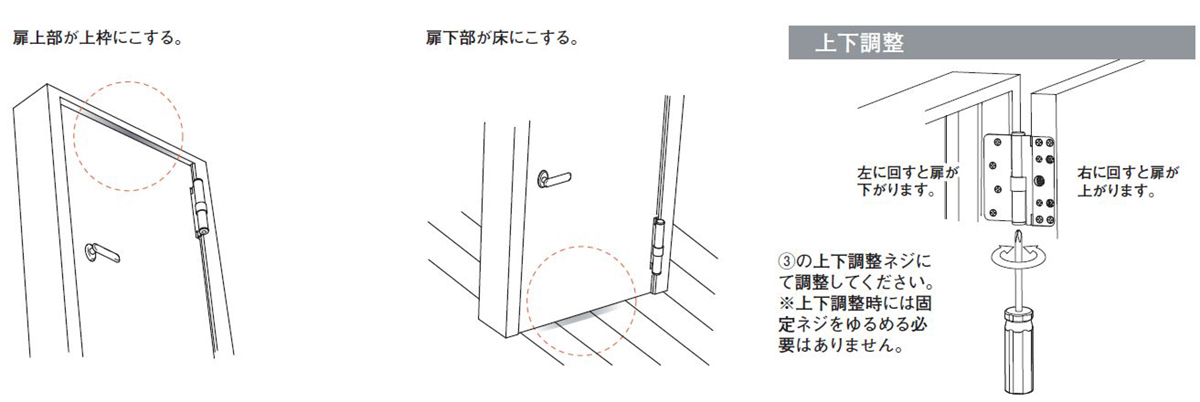

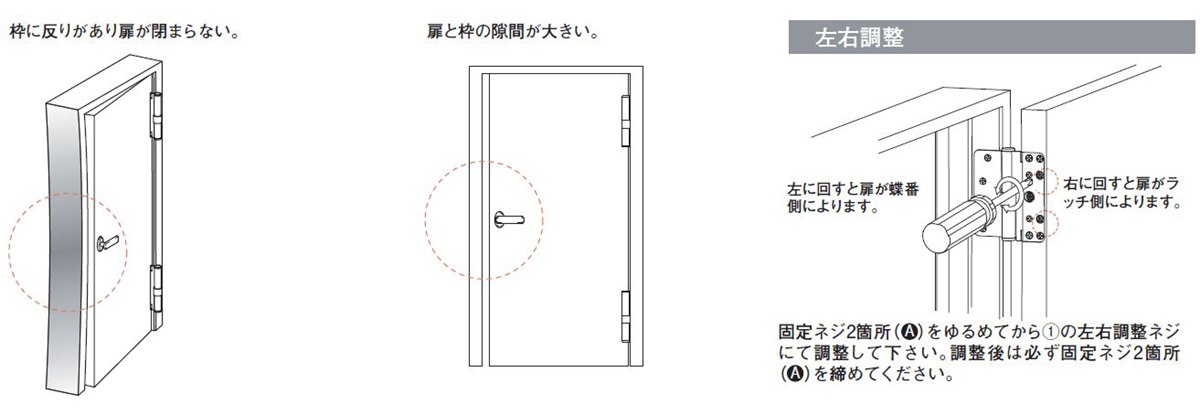

扉の調整

調整時の注意事項

調整時には必ず固定ネジ2箇所（A）をゆるめてからおこなってください。
固定ネジをゆるめる際は2回転以内にしてください。
固定ネジを締める前にaとb（上図）の各スキマが平行になっているか必ず確認して下さい。
ゆがんだままご使用になりますとシャフトに異常な力が加わり破損の原因となります。
各調整ネジを調整量以上回さないようにしてください。回し過ぎると破損の原因となります。
取付ビスは調整時にはゆるめないようにしてください。
電動ドライバーは絶対に使用しないでください。

3次元調整蝶番 / NSF-3D

製品特徴

★ 左右・前後・上下調整機能付

★ 蝶番は上下左右兼用

★ 扉は左右共通

【扉は左右共通】

製品図面

仕様

材質	羽根：鉄フェイス樹脂プレート・樹脂カバー：ABS
仕上げ	焼付塗装（シルバー）
色	GD：ゴールド、SC：ステンカラー、BK：ブラック
付属部品	取付ビス φ4.1×25：8本
注文コード	NSF-3D-□-33
使用条件	対応扉重量：30kgまで
価格	\1,100（税込）

扉加工図

扉の調整

調整時の注意事項

調整に電動ドライバーは使用しないで下さい。
取付ビスは調整時に緩めないで下さい。
固定ネジを緩める時は1回転以上回さないで下さい。
調整ネジは調整範囲以上回さないで下さい
