大型伸縮門扉の振れ止めに抜け防止ロック機構の機能を追加しての修理

家の種類大和市のコンクリート屋さん
家の築年数30数年
困っていた点 メーカーは三共アルミか四国化成のどちらかで、問題点の1つは全車輪の不良で伸縮門扉がスムースに動かない点
2つ目は想定外の強風時に、門扉が捩れて 結果的に屈折軸が曲がって これも門扉の動きが悪くなっていた これを直して欲しいとの事
当社の所感と対策 1点目の車輪だが、同じサイズの車輪を用意して、門扉に取り付ける軸から考えて、やりかえる事にした
2点目の強風対策だが、本来下から上へのあおり風に役に立たない振れ止めに抜け防止の機構をもたせてロックすれば、抜けない振れ止めを考案し、台風などの想定外の強風時の下からのあおり風でも門扉が倒れる事や捩れが起きないアイデアを考える事にした
この門扉は車輪に外れ止めのツメがないタイプなので、これは非常に有効

以下実際の補修手順の画像と説明

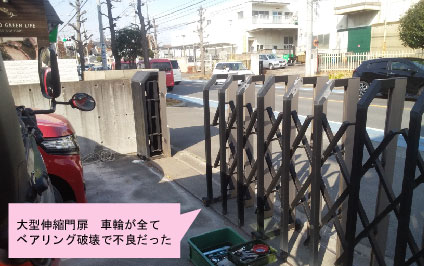

これが修理前現場の写真
車輪不良で、毎日門扉を持ち上げて開閉を行っていた

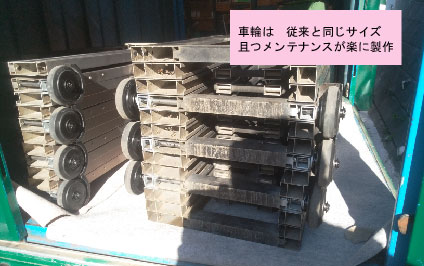

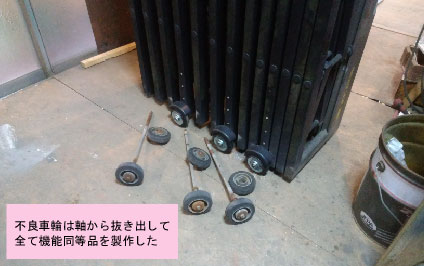

車輪は全て軸から作り直し、元と同サイズで製作したので、元のタイヤカバーは再利用で使用する
従来は1本の軸の両端に車輪が付いてるが、メンテナンスしやすいように新規製作の車輪は左右独立に製作した
ただ今回の修理のポイントは、車輪ではなく振れ止めの改良にある

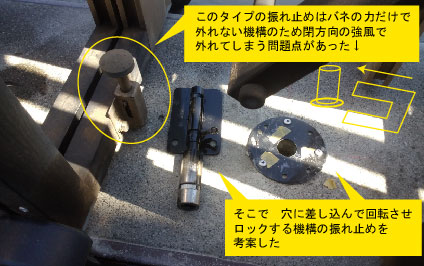

従来の振れ止めはバネの力だけで保持されているので、←方向の強風で振れ止めが抜けた瞬間、道路方向の強風で門扉が倒れてパンタ軸が破損するなど問題点があった
そこで 写真のような「抜け止めロック機構付き」 の振れ止めを開発して修理完了となった

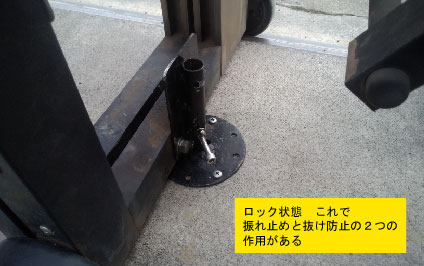

見えにくいが蝶ナットを締めればロックがかかって地面から門扉が 浮かない=倒れない 捩れない機構である
門扉動作の確認動画はコチラ
