〜三協アルミ電動式跳ね上げ門扉ラビーネワイドタイプの軸受けとカップリング修理例〜

建物の種類埼玉県の一軒家
建物の築年数15年
困っていた点 三協アルミの電動式跳ね上げ式門扉ラビーネだが段々あがらなくなった。
モーターの音はするので機械的なトラブルと思われる。との事でした。
当社の所感と対策 電気的な基盤のトラブル以外ならば現地で直せると思って内部を開けてみたらびっくり!
なんと軸受けとカップリングの両方が破損していたので、一旦パワーユニットを持ち帰っての修理とした。


修理工事の解説

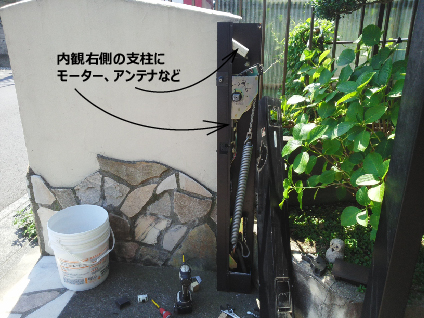

これは、パワーユニット持ち帰りのため門扉を外して保管状態の写真。
東洋エクステリアの跳ね上げ門扉は両方の支柱にモーターが入っているケースが多いが、 三協アルミの場合は片方(だいたい内観の右側の支柱)にモーターや電波受信部が入っている場合が多い。
この方がシンプルで良いと思う。

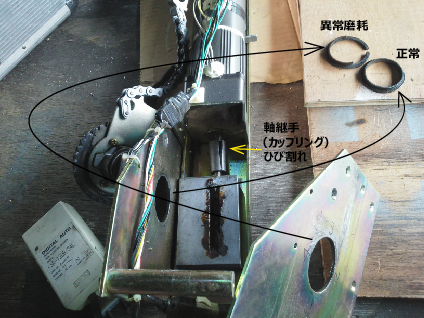

これが不良箇所。
まずアームの内側の軸受けブッシュが異常磨耗してoがcになっている。
現地ではこれが原因で駆動アームがガクガクしていた。
それと今回はガスショックが存在しないタイプで門扉上下の駆動力はモーターからウォーム&ウォームホイールつまりウォームギアで力を 加えるタイプのようだがモーターからの回転軸のカップリングがひび割れ破損して空回りの状態だった。

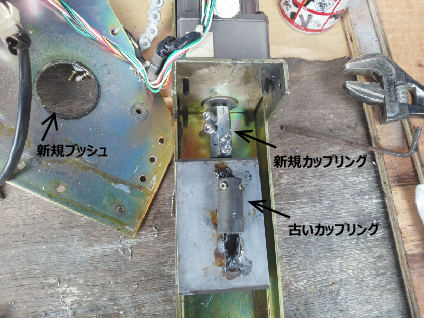

そこでブッシュを製作して取り付け、カップリングも純正よりほんの少し強度を上げたものを製作して取り付ける。

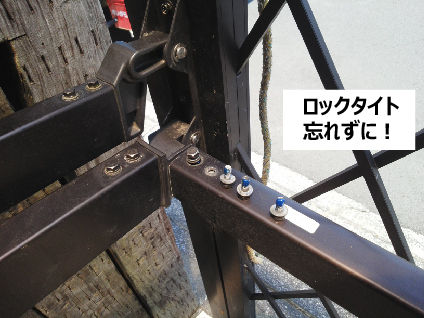

このワイドタイプの跳ね上げ門扉は前にも書いたが連結アームが重要である。
この支持ボルトが緩むとアームがたわみ=片方の軸に力がかかってしまい
軸受け→ガスショック→スプリングの順に問題が生じる。
なので今回もロックタイトをつけてしっかり締めて作業終了。




<追記>
突然ですが、DIYで出来る!三協アルミ社製の跳ね上げ門扉を長持ちさせるメンテナンスのやり方のコーナー

上記画像の○が異常磨耗でCになったブッシュですが、場所は内観右側の支柱の内側向きの軸受けブッシュです。
他の修理で分解した場合でも、この右支柱内側の段付きブッシュの磨耗が認められたケースは多かったです。
要は、油切れで金属同士の摩擦によって軟らかい材質である軸受けメタル=ブッシュが磨耗して隙間やガタツキが生じ、 このブッシュの磨耗がいろいろ故障原因の発端となるのではないかと思い、ここに追記して取り上げています。
ご自分で門扉を長持ちさせたいが、どこに油をさしたらいいかわからない?と言う方は参考にして下さい。
三協アルミ社製の手動式の跳ね上げ門扉の場合は上部の蓋をあけたら、



こんな風に見えると思うので→の箇所にCRC-556のようなサラサラタイプではなく、同じ呉工業ならばクレグリースメイトを吹き付ければいいと思います。
電動式の場合はアンテナ支持板まで外さないとここまでたどりつけませんが、この門扉の最重要メンテナンス項目だと思いますので頑張って下さい (この内容は実例に基づいています。むしろメーカーも触れない所かも知れません。長持ちすると代わりの新製品が売れなくなりますから)

頻度は1年に1回程度や大雨や台風の後などで良いと思います。
ノーメンテナンスの場合、5〜7年で0.5mm程度磨耗して、その後は磨耗スピードが上がる感じがします。
上記理由から、当社では三協アルミ社製の跳ね上げ式門扉の修理の場合には軸受けブッシュを新品に交換しています。
