ATOLL「Mini Series」他
Mini Series
スタイリッシュな装いに秘めたポテンシャル
A4サイズに凝縮されたコンパクトなハイエンド世界。Miniシリーズは多彩なソースをヘッドフォンでもスピーカーでも楽しめる、バーサタイルなオーディオ・システムです。

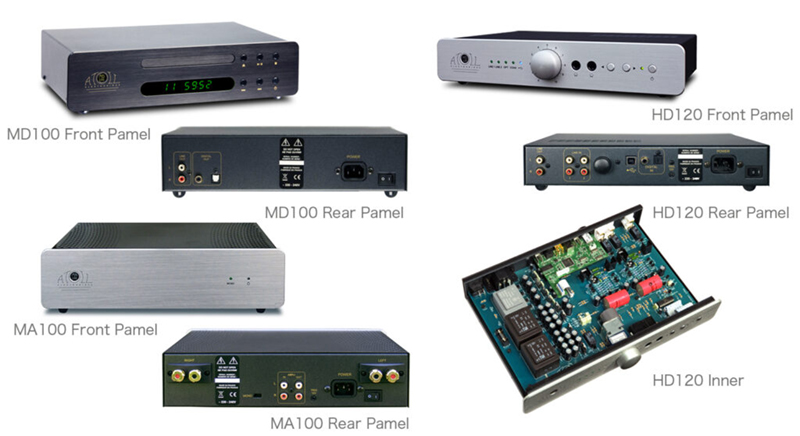

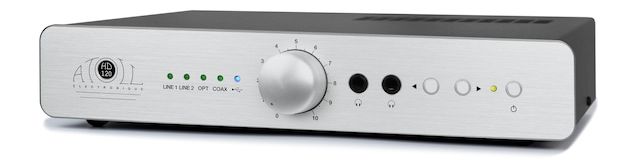

要となるHD120は、プリアンプにDACとヘッドフォン・アンプを内蔵した多機能モデル。
アナログ・ライン入力のほか光／同軸のデジタル入力とUSB端子も装備しています。電源にはハイエンド・クラスのトランスを搭載し、8基のレギュレーターで各ステージに安定した電源を供給します。DACにはTI社（バーブラウン）製PCM5102を採用。プリアンプ部はクラスAのディスクリート構成とし、出力ステージにはバイポーラ・トランジスターを使用しました。
このほか高品質なMKPコンデンサーやALPS製ポテンショメーターも採用しています。

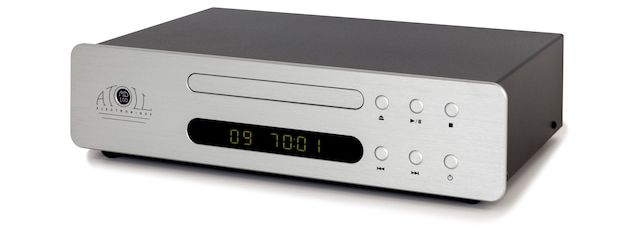

MD100はCDプレーヤーで、専用設計のティアック製ドライブを採用しています。またDACにはHD120と同じくPCM5102を使用し、コンデンサーレスでダイレクトに電流出力を取り出す構成です。

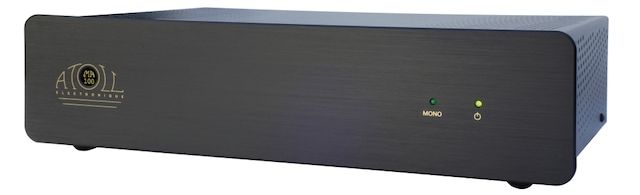

MA100はMOS?FETプッシュプルのパワーアンプ。170VAのトロイダル・トランスを電源に搭載し、60W／8Ω×2の出力を得ています。またモノブリッジ接続も可能です。
〈対応フォーマット〉
●光 & 同軸入力 16-24bit（44.1kHz、48kHz、96kHz、192kHz）
●USB（B-Type）入力 16-24bit（44.1kHz、48kHz、96kHz、192kHz）
※これらのパフォーマンスはUSBソースのソフトウエアまたはOSにより異なる場合があります。
●入力×2 （RCA）●同軸入力×1 （32bit/384kHz）
●光入力×1 （32bit/384kHz）●USB入力×1 （24bit/192kHz）
●Bluetooth入力×1 （i2C direct）●トリガー入力×1●プリ出力×1 （RCA）
| Model | HD120 |
|---|
| 電源 | 12.8VA |
|---|
| トータルキャパシティ | 12425μF |
|---|
| 実効出力 | 1.4W / 32Ω |
|---|
| S/N比 | 112dB |
|---|
| ディストーション | ＜ 0.01％ |
|---|
| 周波数特性 | 1Hz - 150kHz (±0.1dB) |
|---|
| 起動時間 | 3μs |
|---|
| 質量 | 2.5kg |
|---|
| 外形寸法（W × D × Hmm） | 320 × 220 × 60mm |
|---|
| Model | MA100 |
|---|
| 電源 | 170VA |
|---|
| 実効出力/ch（8Ω） | 2×60W |
|---|
| 実効出力/ch（4Ω） | 2×80W |
|---|
| トータルキャパシティ | 16600μF |
|---|
| S/N比 | 100dB |
|---|
| ディストーション | ＜ 0.01％ |
|---|
| 周波数特性 | 5Hz - 200kHz |
|---|
| 起動時間 | 2μs |
|---|
| 質量 | 4.0kg |
|---|
| 外形寸法（W × D × Hmm） | 320 × 230 × 83mm |
|---|
| Model | MD100 |
|---|
| 電源 | 15VA |
|---|
| トータルキャパシティ | 10411μF |
|---|
| ダイミックレンジ | 112dB |
|---|
| 出力レベル | 2VRMS |
|---|
| S/N比 | 112dB |
|---|
| ディストーション | 0.002％ |
|---|
| 周波数特性 | 5Hz - 200kHz |
|---|
| 起動時間 | 2μs |
|---|
| D/Aコンバーター | PCM5102 |
|---|
| 質量 | 3.4kg |
|---|
| 外形寸法（W × D × Hmm） | 320 × 230 × 83mm |
|---|

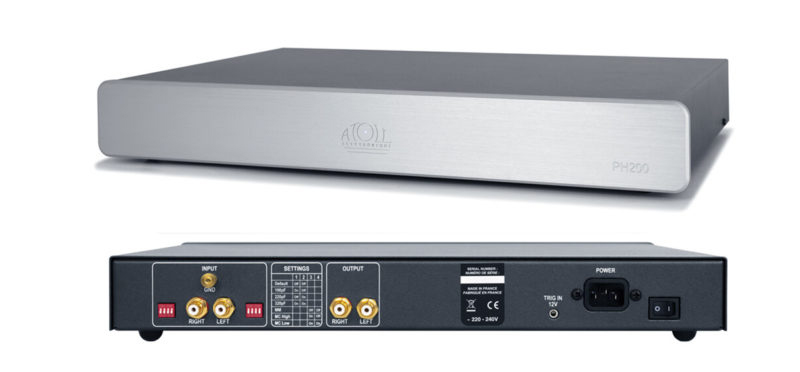

MM/MC Phono Pre Amplifier「PH200」
スリムなボディで広大な空間を表現
2つのチャンネル毎に装備された超低ノイズハイエンドトランスと、4つの電圧レギュレータで構成される強力な電源を装備。
オーディオステージへの干渉を防ぐために、ユニット全体が金属ボックスでシールドされています。完全ディスクリート構成で、他のATOLL製品と連動可能なトリガー入力も装備。設定(MM/MC、入力インピーダンス)は、ケースの背面から直接アクセスできます。
低ノイズ・レギュレーターを4基装備し、入念な電源回路を構成しました。
筐体はフロントパネルに4mm厚のアルミを採用した堅牢な設計です。
| Model | PH200 |
|---|
| 電源 | 2×7VA |
|---|
| トータルキャパシティ | 54400μF |
|---|
| Cartridges type | MM / MC |
|---|
| 入力インピーダンス | 47kΩ |
|---|
| 入力キャパシティ | 2.5Vrms |
|---|
| ゲイン(MM) | Nothing / 100pF / 220pF / 320pF(*) |
|---|
| ゲイン(MC/High) | 40dB(*) |
|---|
| ゲイン(MC/Low) | 47dB(*) |
|---|
| S/N比 | 60dB |
|---|
| クロストーク(1kHz) | <-86 dB |
|---|
| 全高調波歪 | <-86 dB |
|---|
| 質量 | 5kg |
|---|
| 外形寸法（W × D × Hmm） | 440 × 295 × 63mm |
|---|

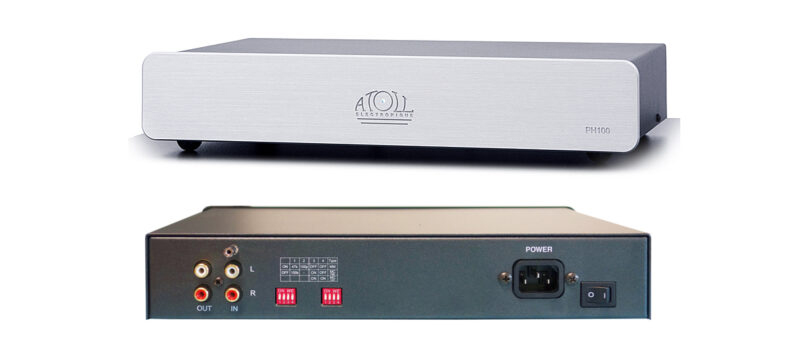

MM/MC Phono Pre Amplifier「PH100」
誰にも心強いシンプルな精密設計
本格的なアナログ・サウンドを手頃なコストで味わうことができるフォノ・イコライザーです。
MM／MC対応で、設定はリアパネルのディップ・スイッチで切り替えられます。電源にはLR独立のトランスを搭載。
低ノイズ・レギュレーターを4基装備し、入念な電源回路を構成しました。
筐体はフロントパネルに4mm厚のアルミを採用した堅牢な設計です。
●RCA入力×1
●RCA出力×1
| Model | PH100 |
|---|
| 入力インピーダンス | 47kΩ、100Ω |
|---|
| 入力キャパシタンス | 100pF |
|---|
| ゲイン(MM) | 40dB |
|---|
| ゲイン(MC/High) | 47dB |
|---|
| ゲイン(MC/Low) | 60dB |
|---|
| S/N比 | 80dB |
|---|
| クロストーク(1kHz) | <-82 B |
|---|
| 周波数特性（20 Hz - 20 kHz） | <0.1dB |
|---|
| 全高調波歪（1kHz） | 0.05% |
|---|
| 質量 | 2.5kg |
|---|
| 外形寸法（W × D × Hmm） | 320 × 220 × 65mm |
|---|

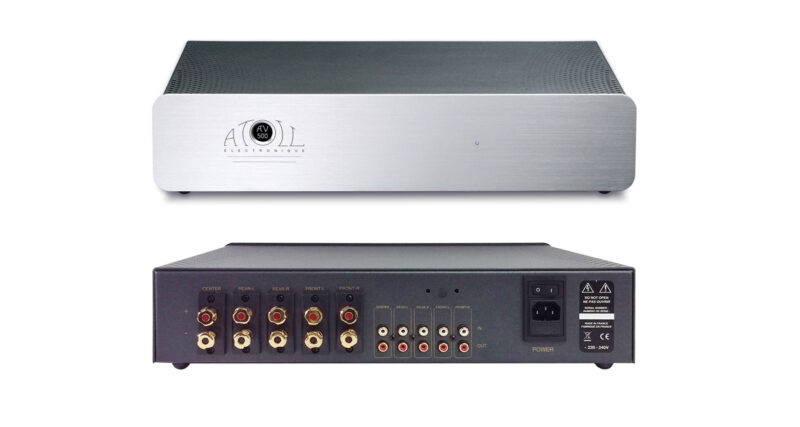

Multi Channels Power Amplifier「AV500」
マルチチャンネルでも光る高品位な底力
フル・シンメトリーのディスクリート構成5チャンネル・パワーアンプです。
各チャンネルにMOS-FETをペアで搭載。電源には680VAのトロイダル・トランスを装備し、8Ωで85W×5.2チャンネル時には100W×2の定格出力を実現しています。
1.5mm厚のスチール製シャーシと4mm厚のフロントパネルによる筐体も堅牢です。
●RCA入力×5
●スピーカー出力×5
●金メッキスピーカー端子
| Model | AV500 |
|---|
| 実行出力/channel | 5×85W / 2×100W（8Ω） |
|---|
| 5×100W / 2×140W（8Ω） |
| 電源 | 680VA |
|---|
| トータルキャパシティ | 73000μF |
|---|
| 入力インピーダンス | 47kΩ |
|---|
| 入力感度 | 1.58-1.77V |
|---|
| S/N比 | 100dB |
|---|
| 全高調波歪（1kHz） | 0.005% |
|---|
| 周波数特性 | 5Hz - 200kHz |
|---|
| 質量 | 12kg |
|---|
| 外形寸法（W × D × Hmm） | 440 × 290 × 90mm |
|---|
