場所を限定しない多用途設計。 サイズ・カラーも組み合わせが自由！

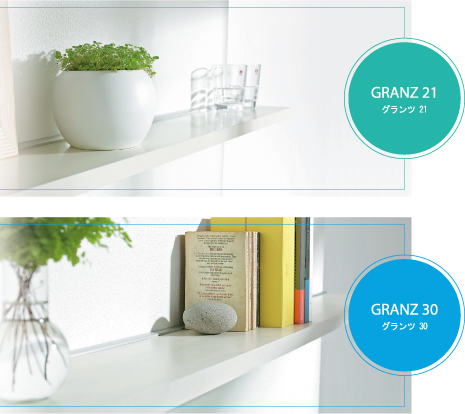

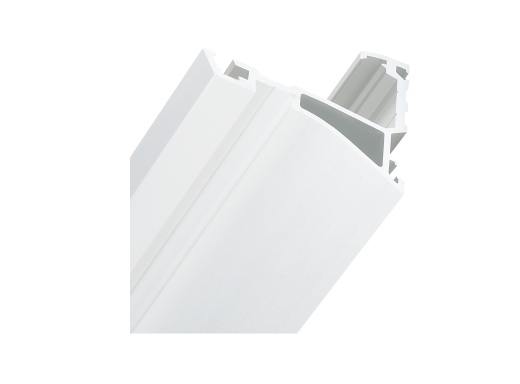

アングル本体を設置して、棚板を固定させるシェルフ＆カウンター GRANZ(グランツ)シリーズ。
棚板の厚みを21mmと30mmからお選びいただけます。

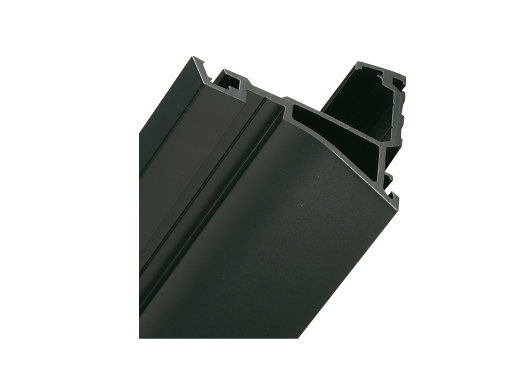

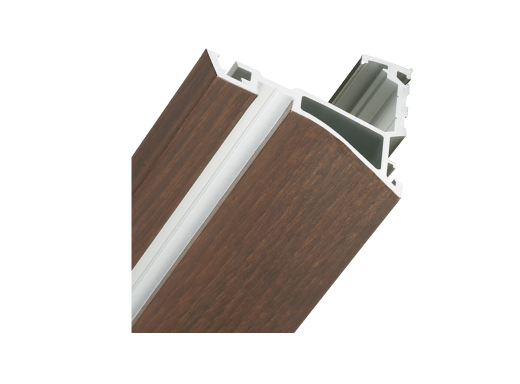

アングル本体、棚板もオーダーオプションにより、3種類のバリエーションから、自分だけのアレンジが楽しめます。
設置方法
 |
 |
 |

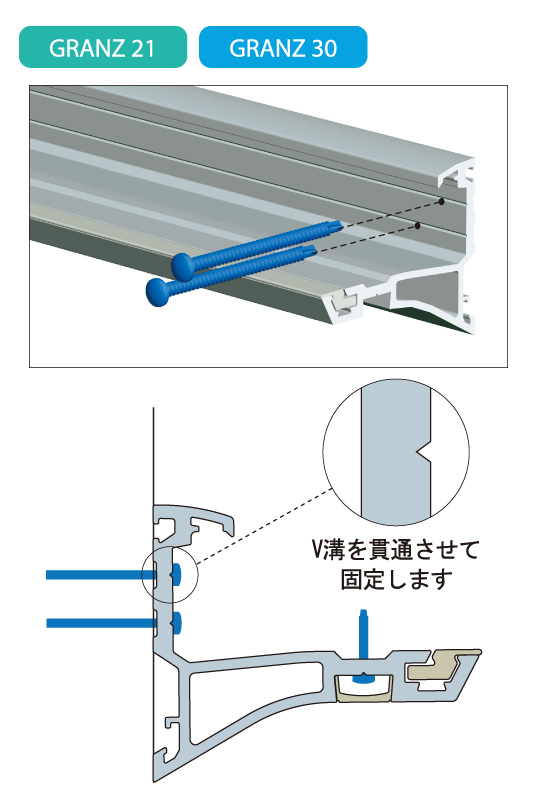

1.ビス用V溝
自由な位置にビスをうつことができ、あらゆる柱のピッチに対応します。
|

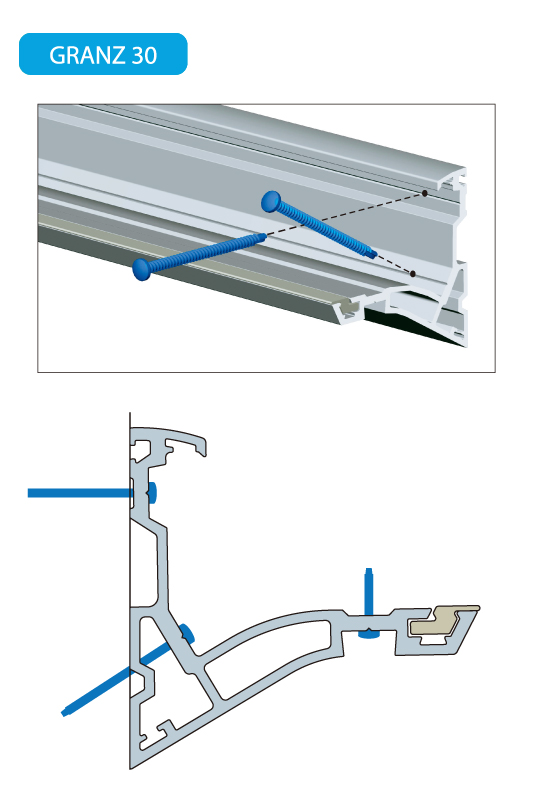

2.ビスの斜め打ち
壁面に対して斜めにビスをうつ事で、アングルの保持力を強くします。
|

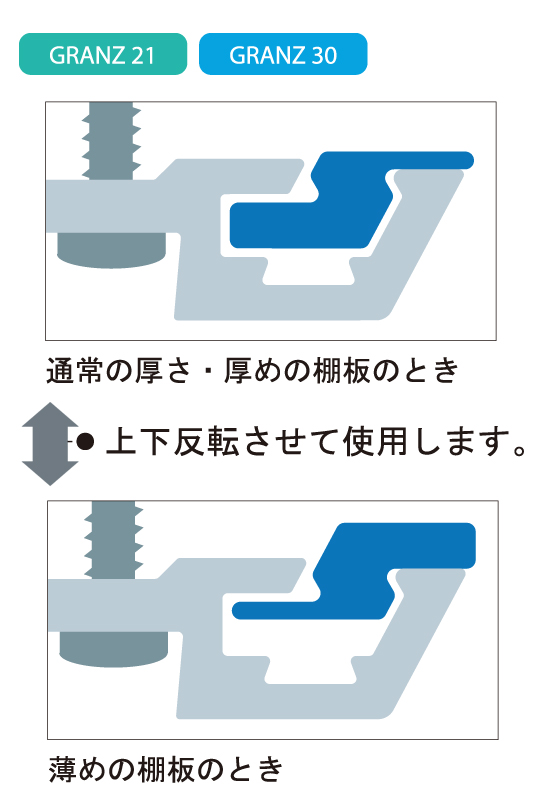

3.スペーサー
棚板の厚みの公差に対応します。
|
ラインナップ
 |
GRANZ21（t21mm） 仕様
| 材質 | 安全荷重 |
| アングル本体 | スペーサー | サイドカバー | ビスカバー※1 | 壁面取付ネジ | 棚板取付ネジ |
アルミ押し出し材
A63063・
アルマナイト処理 | ABS樹脂 |
PP樹脂 | ABS樹脂 | LIVE
PAN4×60 | ナベタッピング4×18 |
取付ピッチ
455mm間で10kg
（棚板の奥行200mm以内） |
※1オプション
| 品番 | 本体 | スペーサー | サイドカバー | 壁面取付ネジ | 棚板取付ネジ |
| GSS-0880-S0 | 880mm×1 | 880mm×1 | 左右各1 | 6 | 2 |
| GSS-1780-S0 | 1780mm×1 | 1780mm×1 | 左右各1 | 10 | 3 |
| GSS-3700-S0 | 3700mm×1 | 3700mm×1 | − | − | − |
|
 |
GRANZ30（t30mm） 仕様
| 材質 | 安全荷重 |
| アングル本体 | スペーサー | サイドカバー | 壁面取付ネジ | 棚板取付ネジ |
アルミ押し出し材A63063・
アルマナイト処理 | ABS樹脂 |
PP樹脂 | LIVE PAN4×60 | ナベタッピング4×18 | 取付ピッチ455mm間で20kg
（棚板の奥行250mm以内※2） |
| 品番 | 本体 | スペーサー | サイドカバー | 壁面取付ネジ | 棚板取付ネジ |
| GCS-1780-S0 | 1780mm×1 | 1780mm×1 | 左右各1 | 10 | 3 |
| GCS-2980-S0 | 2980mm×1 | 2980mm×1 | 左右各1 | 14 | 5 |
| GCS-3700-S0 | 3700mm×1 | 3700mm×1 | − | − | − |
※2 それ以上の場合はカウンター脚をご使用ください。
|

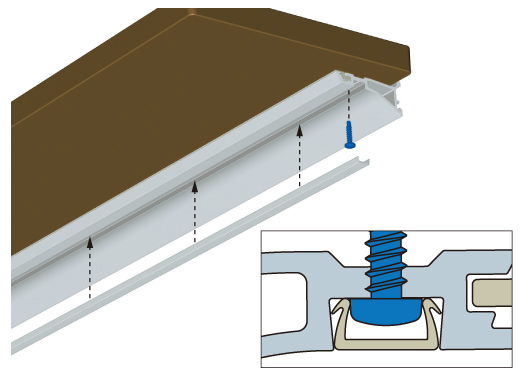

オプション
 |
 |
|
|
|
 |
 |
|
|
| 品名 | ビスカバー |
| 仕上げ | 下穴にうちつけたビスをカバーします |
|
angleシリーズ ラインナップ
重量のある大型テレビなどの設置に最適です。
 |
angle A(t30mm) 仕様
| 材質 | 安全荷重 |
| アングル本体 | 木部取付ネジ | 壁面取付ネジ |
| アルミ押し出し材A63063・アルマイト処理 | 皿＋TP3×16 | コーススラッドラッパ4.2×65 | 取付ピッチ455mm間で40kg |
| 品番 | 販売形態 | 本体 | 木部取付ネジ | 壁面取付ネジ |
| KAS-1080-S | 受注生産 | 1080mm | 3 | 6 |

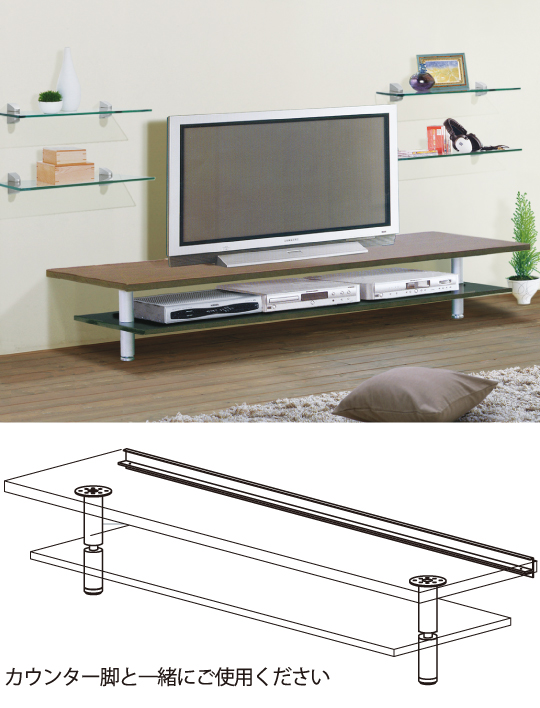

●カウンター脚部材
| 品名 | 品番 | サイズ | 員数 | 仕上げ |
| プレート | JP10 | 100φ | 1×2set | ユニクロメッキ |
| ポール | JP103 | 50φ×150 | 1×2set | シルバー塗装 |
| ポール | JP103 | 50φ×100 | 1×2set | シルバー塗装 |
| ゴムパッキング | JP4 | 50φ用 | 2×2set | 合成ゴム |
| ロックパッキング | JP5 | 50φ用 | 1×2set | ユニクロメッキ |
| ナット | JP12 | 4分 | 2×2set | ユニクロメッキ |
| ボルト | JP12 | 4分 | 1×2set | ユニクロメッキ |
| アジャスター | JP15 | 50φ用 | 1×2set | クロームメッキ |
※上記以外も各種サイズご用意いたします。お気軽にお問い合わせください。
|

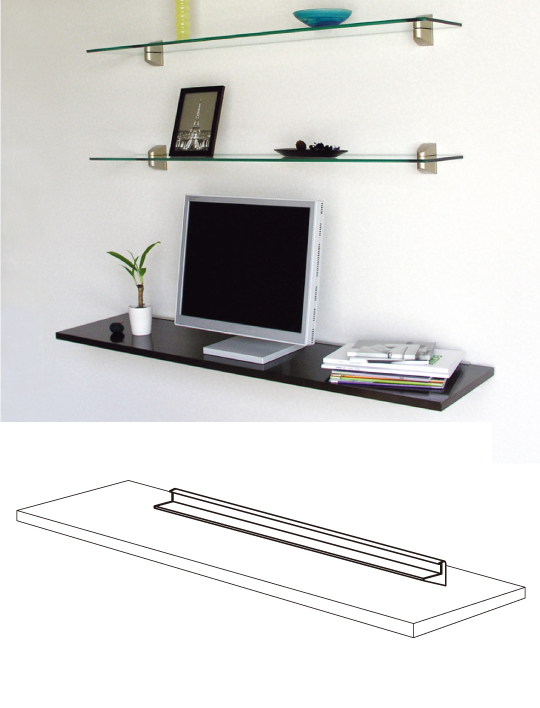

小型テレビの設置に。取付高さを自由に設定できます。
 |
angle B(t30mm) 仕様
| 材質 | 安全荷重 |
| アングル本体 | スペーサー | サイドカバー | 木部取付ネジ | 壁面取付ネジ | 着脱ネジ |
| アルミ押し出し材A63063・アルマイト処理 | アルミ押し出し材A63063・アルマイト処理 |
PP樹脂 | コーススレッドラッパ3.8×51 | コーススレッドラッパ4.2×65 |
六角穴止めネジとがり先M3×10 | 取付ピッチ455mm間で10kg（棚板の奥行200mm以内） |
| 品番 | 販売形態 | 本体 | スペーサー | サイドカバー | 木部取付ネジ | 壁面取付ネジ | 着脱ネジ |
| KBS-1080-S | 受注生産 | 1080mm | 1080mm | 左右各1 | 3 | 6 | 3 |
| KBS-0600-S | 受注生産 | 600mm | 600mm | 左右各1 | 2 | 4 | 2 |
|
