特注網戸施工例「注文住宅の特注サイズの窓に網戸を設計製作して欲しい」　　窓ガラスの内側に、強風時でも外れて落下の危険性の無い安全な網戸を提供しています。

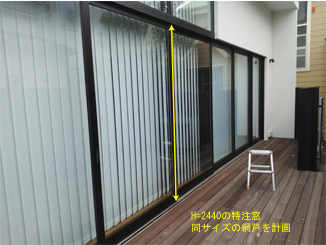

これが網戸を取り付ける前の状態。
窓の大きさは高さは2440mm、幅は1300mmと1000mm、厚みが30mm。
かなり大きい特注窓である。
この厚みの網戸はどのメーカーにも存在しないので、白紙の状態から作る事に。
つまり当社は小さな網戸の製造メーカーであるとも言える。

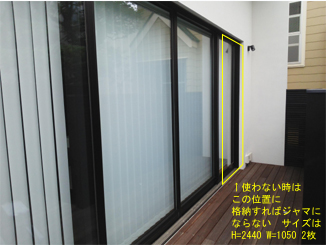

網戸を窓と同じレールを走らせるので格納時を考えないと収まりが悪くなる。

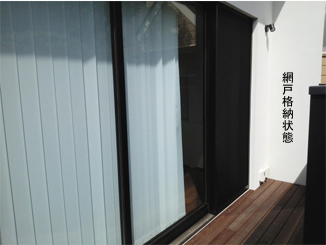

写真の位置に格納できるようにした。
網戸幅は試行錯誤の結果、1050mmの二枚立てに決定。

網戸の大きさが決定したので、夏休みの工作課題みたく製作にとりかかる。

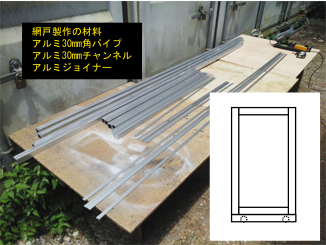

網戸部品の構成は角パイプを右下イラストのように組んで枠を作る。
材料はアルミ30mm角パイプ、アルミ30mmチャンネル、アルミジョイナー、滑車など

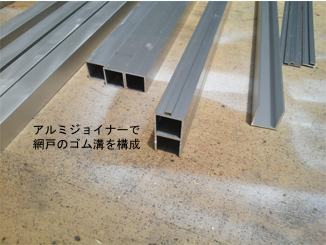

問題となるのが網戸のゴムが入るゴム押さえ溝をどうするか？
これはアルミジョイナーの凹部を使ってゴムをとめる構成とした。

アルミジョイナーは普通にビス止めすると、ビス頭が網戸押さえゴムを入れる時の邪魔になるので、ステンレスのリベットで固定する。
尚リベットはLOBSTER社製のブラインドリベットで、フランジシャフト共材質がステンレスの製品を使用（錆び対策のため）

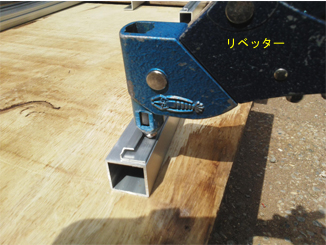

リベッティングしているところ。
ブラインドリベットの仕組みは強烈な力で玉を引き寄せ、フランジを膨張させてかしめる。
ネジ程の強度はないが、ある程度の強度はあるのでこういったさほど力のかからない部材同士の固定に最適。

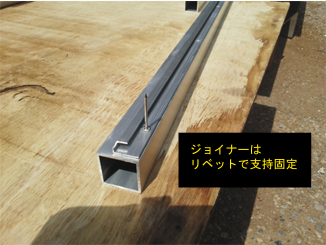

このようになる。
ビス止めでなくリベット止めなので、頭が出っ張らない

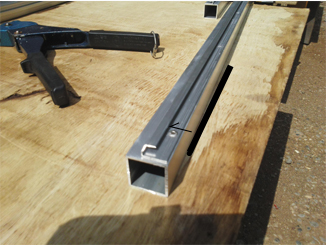

このアルミジョイナー溝に網戸を押さえるゴムが入る事となる。
（写真の矢印方向から網戸の網押さえゴムが入って網が止められる）

網戸枠は30mm角パイプの端に、写真のようなL型金物で四角の枠に構成される。

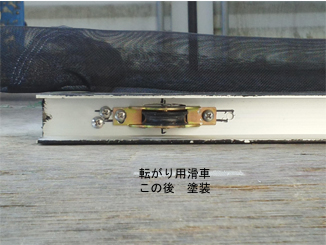

網戸枠の下面には転がり滑車があり、これにより窓のレール上を移動する構成となっている。

見えない部分であるが、この後網戸枠と同様に黒色塗装を行った。
