【オーダーポイント】
フレームレスタイプのガラスドアをヨーロッパ金具とガラス面材の組合せでオーダー制作いたします。
ご希望の金物・ガラスの種類と、ドアの用途、お届け先の住所、仕上りのサイズ（おおよそでも結構です）、その他（具体的にイメージがあれば）をご連絡いただけると、より話がスムーズです。

---

◆金具デザイン

ヒンジと引戸金具があります。
ヒンジはフレームレスの透明感を生かす美しいデザインです。
引戸金具も、隠れる、美しく見せるデザインを取り揃えております。

---

アルミ製のサテン仕上で軽やかなデザイン
ガラス扉用引戸　RSP 80

PSP 80は目に見える金物をアルミ合金製のサテン仕上げにすることで洗練されたデザインで、 ステンレス製と比べて軽やかなイメージになります。
壁面とガラス扉のすき間は12.5mm（ガラス厚10mmの場合）と非常に小さくなっています。
ガラス扉を吊っている2つのローラーは初動に必要な力はわずか30N程度と、小さな力で扉の開閉ができ、 今までにないスムーズで静かな動きを実現しています。
また、開閉時にはガイド端部のストッパーが開閉のスピードを和らげ、扉は静かに止まります。
下部のガイドは小さくスッキリとしたデザインで、ガラスの厚みに応じた調整も簡単にできます。

●技術データ
最大扉重量：80kg
最大扉幅：950mm
ガラス厚＊ ：8-10mm
＊安全ガラス：ESG及び合わせ安全ガラス：VSG

【写真事例】
セット価格	￥524，000（税別）
ガラスサイズ	W950mm×H2200mm
ガラス厚	10mm

（強化タペガラス　飛散防止フィルム貼り）

詳細は、こちらです。⇒ http://www.glass-door.jp/product/26

---

省スペースで最大の開口幅
ガラス扉用引戸　テレスコピック 80/G

2枚の引戸が連動して同時に動き、最大の開口幅を生み出す省スペース型システムで、 キッチンやバスルーム、オフィスといった小さな部屋への使用に最適です。
シンクロシステムの働きで引戸を開けるときは半分の引き代になるので操作は快適で、 世界中で販売実績のあるハワジュニア 80のシステムを使用しているので、スムーズな動きで開閉も静かです。

●技術データ
最大扉重量：80kg
扉幅：500-1000mm
最大扉高さ：2600mm
引戸ガラス厚＊ ：8-16mm
高さ調整範囲：±2mm
＊安全ガラス：ESG

【写真事例】
セット価格	￥580，000（税別）
ガラスサイズ	ドア１：W640mm×H2400mm、ドア２：W700mm×H2400mm
ガラス厚	10mm

（強化ガラス　飛散防止フィルム貼り）
注）メーカー都合により納期を４〜５週間いただく場合がございます。

詳細は、こちらです ⇒ http://www.glass-door.jp/product/29

---

目に見えない技術で最大限の透明性
ガラス扉用引戸　プーロリーノ 80

引戸を支持する金物は完全に上部レールに隠れてガラスの引戸だけが見えるので、 ガラス面を最大限に生かしたスッキリとしたデザインになります。
従来のプーロ（最大扉重量100/150kg）は上部レールの取付けが天井のみでしたが、 プーロリーノ（最大扉重量80kg）は壁面にも取付けができます。

●技術データ
最大扉重量：80kg
最小扉幅：700mm
引戸ガラス厚：
　安全ガラス　8/10/12/12.7mm
　合わせガラス　8-13mm
高さ調整範囲：±3mm

【写真事例】
セット価格	￥370，000（税別）
ガラスサイズ	W1200mm×H2200mm
ガラス厚	10mm

（強化ガラス　飛散防止フィルム貼り）
注）メーカー都合により納期を４〜５週間いただく場合がございます。

詳細は、こちらです ⇒ http://www.glass-door.jp/product/24

---

金具をレールの中にコンパクトに収納

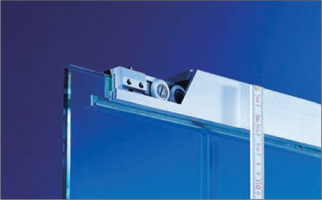

ガラス扉用引戸　アギーレ 50/150

ガラス扉を吊る金具が上部レールの中に全て収納されているので、上部レールの下からガラス扉が全面に出てきます。
吊り金具がガラス面に出てこないので、引戸がスッキリと洗練されたデザインになります。
また、わずかな力で扉の開閉ができる高性能なローラーを使用しています。 （ガラス扉サイズH3mxW1.4m、ガラス厚12mm、扉重量128kgの場合、初動に必要な力は22N程度）
ガラスの吊り金具への固定は挟み込むだけなので、金具を取付けるためのガラスの切欠加工は不要でスピーディーな施工ができます。

●技術データ
最大扉重量：50/150kg
最小扉幅：500mm
ガラス厚＊：
　アギーレ　50 8/10mm
　アギーレ　150 8/10/12mm
＊安全ガラス：ESG及び合わせ安全ガラス：VSG

【写真事例】
ガラス厚8mmの場合
セット価格	￥190，000（税別）
ガラスサイズ	W900mm×H2200mm

（強化ガラス　飛散防止フィルム貼り）

ガラス厚10mmの場合
セット価格	￥219，000（税別）
ガラスサイズ	W900mm×H2200mm

（強化ガラス　飛散防止フィルム貼り）

詳細はこちらです ⇒ http://www.glass-door.jp/product/27

---

使い勝手がよく正確な動き
ガラス扉用ダブルアクションヒンジ　テンサー

扉が90°の位置でガラス扉をしっかりと保持し、扉を閉じる方向に押すと、 80°の位置からスプリングの働きで扉がすぐに閉まります。
扉がわずか2°開いても10Nmのトルクが働き、扉が閉位置になるようにします。
テンサーはれんがやコンクリート、平滑なフレームに直接取付けられます。
また、ガラス面への平行方向取付けができます。

●技術データ
最大扉重量：65kg
最大扉幅：1000mm
ガラス厚＊：8/10/12mm
＊安全ガラス：ESG

【写真事例】
FIXガラス１枚＋ガラス扉１枚
セット価格	￥474，000（税別）
ガラスサイズ	W1000mm×H2000mm×２枚
ガラス厚	10mm

（強化ガラス　飛散防止フィルム貼り）

ガラス扉１枚　壁取付にした場合
セット価格	￥321，000（税別）
ガラスサイズ	W1000mm×H2000mm
ガラス厚	10mm

（強化ガラス　飛散防止フィルム貼り）

詳細は、こちらです ⇒ http://www.glass-door.jp/product/28

---

指を挟む心配がなく安全で安心

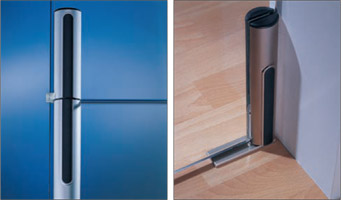

ガラス扉用ピボットヒンジ　ビヨンド

すっきりとしたデザインに加えガラスエッジに取付けるピボットシステムにより、 吊り元側のすき間を小さくし、指を挟む危険性が減りました。
組み合わせにより上から下まで通ったタイプのヒンジと短いショートタイプが選べます。
また、駆体への単独取付けの他、上面や左右をガラスパネルで囲む納まりにも対応しているため、 様々なデザインバリエーションが選択できます。

●技術データ
最大扉重量：80kg
最大扉幅：1000/1200mm
最大扉高さ：2200mm
ガラス厚＊：10/12mm
＊安全ガラス：ESG及び合わせ安全ガラス：VSG

【写真事例】
ガラス扉１枚（FIXガラス取付例）
セット価格	￥487，000（税別）
ガラスサイズ	W800mm×H2200mm
ガラス厚	10mm

（強化ガラス　飛散防止フィルム貼り）

ガラス扉１枚（壁取付）
セット価格	￥435，000（税別）
ガラスサイズ	W800mm×H2200mm
ガラス厚	10mm

（強化ガラス　飛散防止フィルム貼り）

詳細は、こちらです ⇒ http://www.glass-door.jp/product/25

---

最も純粋で透明
ガラス扉用ダブルアクションヒンジ　ビジュール

ビジュールはガラス扉を完全な透明にできる、金物が出てこないダブルアクションヒンジです。
金物が床面や上枠の中に納まり表面に出てこないので、ガラスのデザインの邪魔をしません。
上から下まで金物のないスッキリとした納まりのおかげでどのような場所にもコーディネイトできます。

●技術データ
最大扉重量：85kg
最大扉幅：1100mm
最大扉高さ：2500mm
ガラス厚＊：10/12mm
＊安全ガラス：ESG

【写真事例】
セット価格	￥580，000（税別）
ガラスサイズ	W850mm×H2400mm
ガラス厚	10mm

（強化ガラス　飛散防止フィルム貼り）

詳細は、こちらです ⇒ http://www.glass-door.jp/product/23

---

◆ガラス面材

ガラス面材は、タペまたはクリアの強化ガラスに飛散防止フィルム貼りを標準仕様としています。
その他のガラス面材をご希望の方もご相談・ご提案いたします。

◆エッジシール・ガラス用保護材

ガラスのすき間やふさぎや小口（ガラス断面）の保護材はこちら
