Surprised glass　瞬間調光ガラスシステム”サプライズ・ガラス”　　電圧で透過をコントロールする新感覚のガラススクリーン　”サプライズ・ガラス”　Surprised glass はエイブル(株)の登録商標です。

インテリア装飾＞ 間仕切・パーテーション

リビング＞ 間仕切り

木材・石材・ガラス・金属＞ ガラス・鏡

「ガラスドア、パーティションの企画開発、設計・施工。 ／ ガラス用金物の輸入販売。発電ガラスの企画・開発。サウナの販売。」 なら 「エイブル 株式会社」へ！

---

◆◇◆ エイブル 株式会社 からのお知らせ ◆◇◆

---

【オーダーポイント】

まずは「こんな物を作ってほしい。」「こんなことができる？」などお気軽にお問合せください。ご希望のオーダーメイド商品、用途、ガラスの種類、お届け先の住所、仕上がりのサイズ（おおよそでも結構です）、その他(具体的にイメージがあれば)をご連絡いただけると、より話がスムーズです。

---

◆こちらの商品の詳細仕様、価格はこちらをご覧下さい。

瞬間調光ガラスシステム”サプライズ・ガラス”　事例紹介

◆「Surprised glass」とは
　合わせガラスの中に圧着された高品質の液晶フィルムを点灯・消灯することにより、透明なガラスと
　乳白色のガラススクリーンを瞬時に切り替えることができるガラスです。
　スクリーンに映し出される美しい映像空間と透明なガラスのオープンな空間を演出できます。

　通常は光を散乱させて非透過に、
　電圧を与えると驚くほどクリアな視界が広がります。
　液晶フィルムの基本原理

　電圧をかけていない時は図のＡのように、液晶がバラバラに向いており、光を散乱させますので白く見えます。
　電圧をかけると図のＢのように、液晶が同一方向に向き、光を透過するので透明に見えます。
　液晶フィルムは、驚くほどクリアな視界をもち、低電圧駆動を実現しました。

　●液晶フィルムの性能と仕様
　透過率85％　濁り度10％以下
　駆動電圧50〜100Ｖを実現
　消費電力3.5W/平方メートル（電圧ON時）



サプライズ・ガラスの用途例
・オフィスや店舗の間仕切り壁への使用。
・ショーウィンドーやディスプレイ用に使用。
・衛生面が重要な病院・医療・健康施設関連などへの使用。
・まぶしい直射日光や西日を和らげるために使用。（紫外線９９％カット）
・一般住宅の玄関やトップライト、シャワーブースへの使用。
・映像スクリーンとしてイベントでの使用。（斜め方向からも美しく鮮明な映像が見られます）

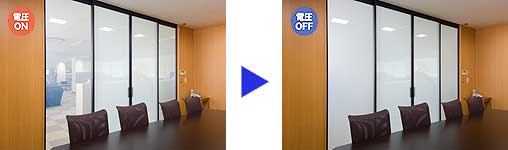

◆「Surprised glass」をオフィスで活用。

　「Surprised glass」は透明なガラスのスタイリッシュで開放的なオフィスから、
　瞬時に乳白色で仕切られたプライバシー空間を作り出すことができます。
　ブラインドでは実現できない、より自然で明るく落ち着いた個室を造り出すことができ、
　新鮮なアイデアが湧き出る創造空間となります。

　両サイド２枚サプライズガラス、　　　　　　不透過時ファブリックガラスと意匠統一されます。
　中央２枚はファブリックガラスを使用。　　　

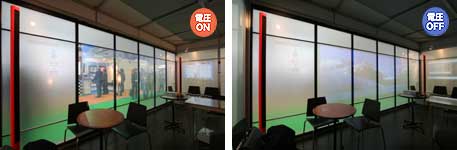

◆複数枚のドアを使用した大映写スクリーン
　電源OFF時は乳白色で、プロジェクターによる映写スクリーンとしても利用できます。

　JAPAN SHOP 2008で展示発表したプロジェクターによる映写スクリーンです。
　内部にテーブル＆チェアを配置し、映像と音響を楽しめるCafe空間を演出しました。
　サプライズ・ガラスはCafeなどの店舗、ショーウィンドウなど、あらゆるシーンに活用できます。

◆映写スクリーン特別提供品の詳細仕様、価格はこちらをご覧下さい。
”サプライズ・ガラス”特別提供品　プレゼンテーションスクリーン

◆９９％の紫外線をカット。
　衝撃に強く、優れた安全性をもつ５層の合わせガラス。

　サプライズ・ガラスは、液晶フィルムと板ガラスに加えて、強靭で対貫通性に優れた中間膜をサンドイッチ構造
　にした５層構造です。
　これにより衝撃に強く、地震や台風などの災害時に万一破損しても、ガラス片が飛散・脱落しにくく安全です。

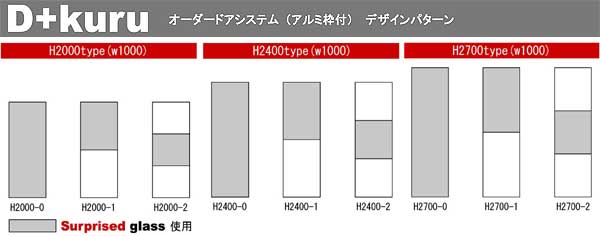

◆簡単な取付施工システム
　エイブルでは、Surprised glassをアルミ枠にセットしてシステムドア・パーテションとしてご提供するので、
　施工時の運搬や配線も面倒なことは一切ありません。安全で機能的なシステムドアとして、あらゆる場所に
　活用できます。
　動作保障　１５０万回。　工場のテストでは２５０万回をクリアしています。


☆　お客様のご利用シーンに合わせたオーダーも可能です。

　※用途によってこのような使い方ができます。



標準施工方法

●外装や水回りに施工する場合・・・
　４辺支持施工法：液晶フィルム４辺をサッシの溝にのみ込ませる施工方法。
●水のかかる恐れのない内装の場合・・・
　２辺・３辺支持施工法：２枚以上の液晶フィルムを合わせガラスを専用目地材やシリコンを用い
　ジョイントしていく施工法。状況に応じて２辺もしくは３辺のエッジガードを使用します。


注文の際のご注意
・受注生産となりますので、正確な寸法や図面でのご注文をお願いいたします。
・製品完成後のガラス切断および加工はできません。
・曲げガラスや曲線加工はできません。
・サンドブラスト、小口磨き、異形等につきましてはご相談ください。

設計・施工の際のご注意
・エッジガード付きのため、取り付けるサッシ溝の幅や深さを通常より大きくする必要があります。
・金属サッシを使用される場合は、サッシからアースをとる必要があります。（必須）
・電気配線工事は、電気設備技術基準に従い、専門の電気工事士によって正しく行ってください。

お手入れのご注意
・お手入れの際は、ガラスクリーナー・中性洗剤を用い、柔らかい布かスポンジで拭き上げてください。
　傷の原因となる研磨剤入りの洗剤や、アルカリ性・強酸性薬品のご使用はお避けください。
