アルミ製突っ張り収納棚「HP series」設置方法　　天井と床をスマート＆安全に突っ張り、「魅せる収納」で自由な空間を演出。

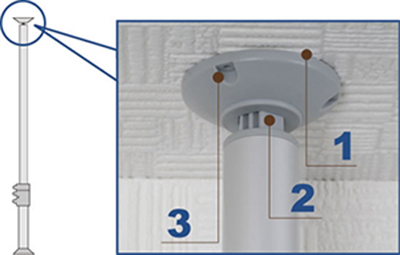

1）キズが付き難い仕様
ポール上下の突っ張り部分はプラスチック製。
接触面にはやわらかい樹脂（エラストマー）で天井や床面に跡やキズがつきにくい仕様です。

2）しっかりした突っ張り固定
テンションロッド（軸）は、ポール伸縮を更にグッと固定させるバネです。
このテンションロッド部分が見えなくなるように、天井に突っ張った状態で固定をさせます。

安全性と強度をしっかり保つため、垂直・水平を確認しながら正しい組立設置をしてください。

1）梁天井のしっかりした箇所（梁や補強桟のある位置）を確かめてからセットしてください。

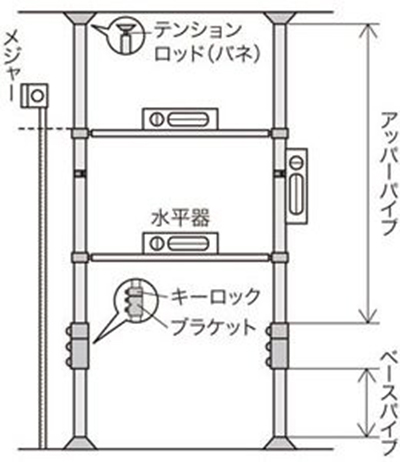

2）組み立ては上イラストのように、お手持ちのメジャーや水平器等を使って、ポールや連結棚板・連結ハンガーパイプの垂直・水平を確認しながら組み立ててください。

3）ツッパリ強度が弱いと転倒の原因となります。
ポールの組立でツッパリ強度を確保する為、必ずゲージをお使いください。（ゲージは取扱説明書に付属しています）

4）ゆがみは破損等の原因となります。
設置後、各パーツに緩みが無いかどうか、しっかり確認してください。

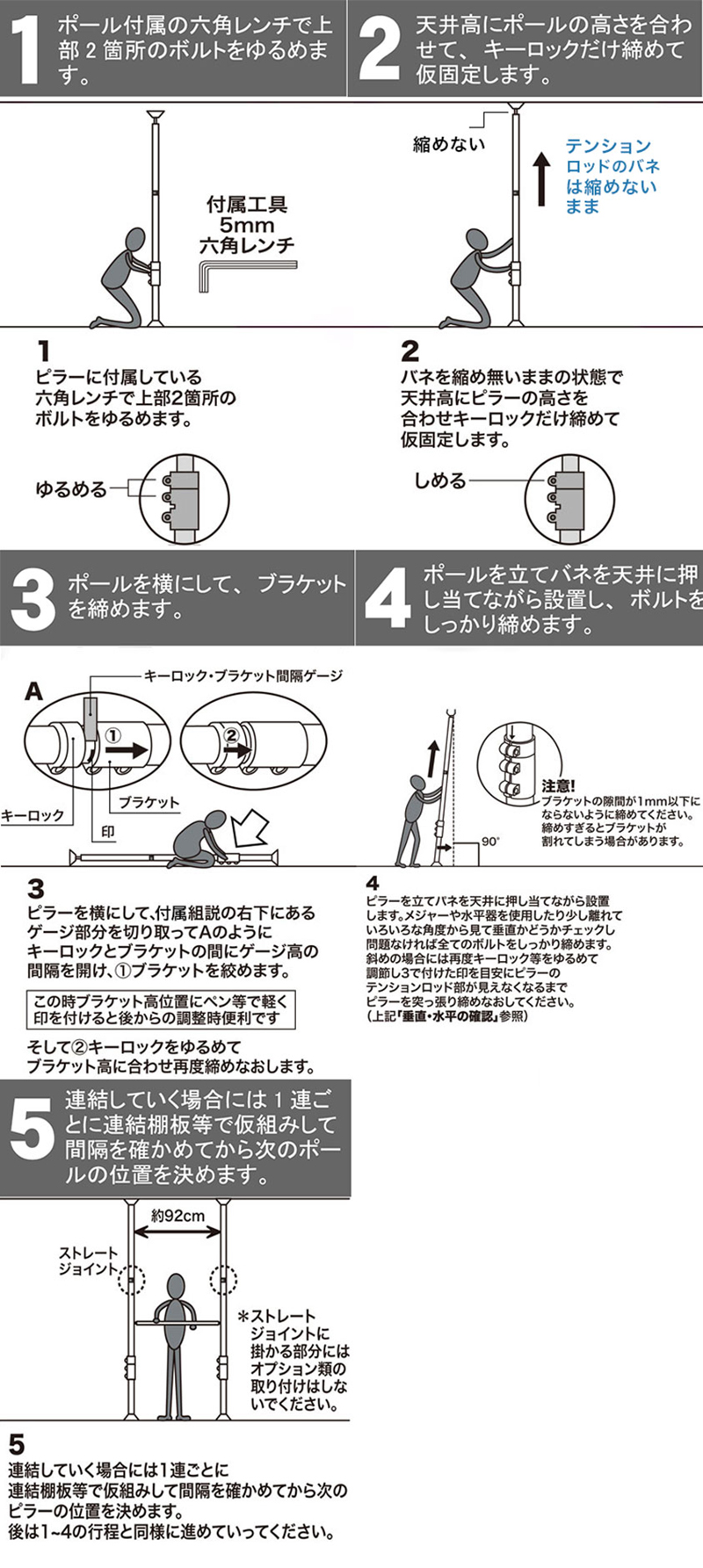

5）ポールには5ミリ角の六角レンチが付属しています。オプションには付属しておりませんので大切に保管してください。

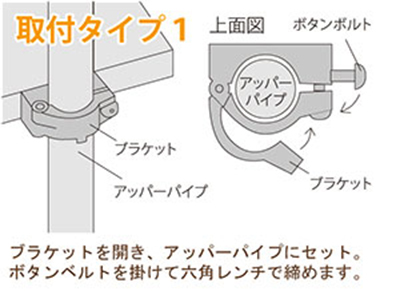

ピラーの伸縮のロックや設置にはこの六角レンチで行います。

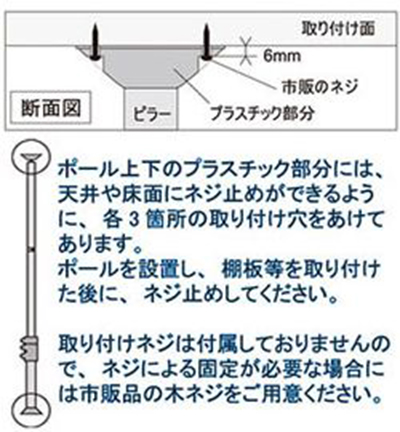

取り付け穴はφ4.3mmです。
長さは十分な強度が得られる長さをお選びください。
プラスチック部分には6mmかぶります（断面図参照）

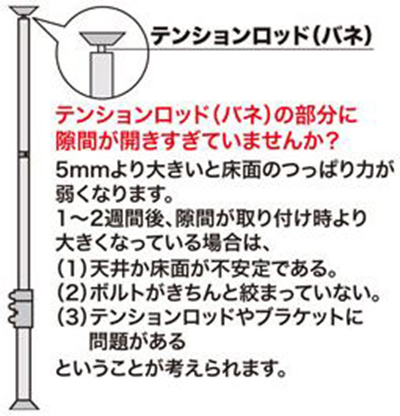

(1)の場合はしっかりとした位置にもう一度セットしなおしてください。

(2)の場合はもう一度つっぱりなおし、しっかりと締めなおしてください。

(3)の場合はお手数ですがご購入先までお問い合わせください。

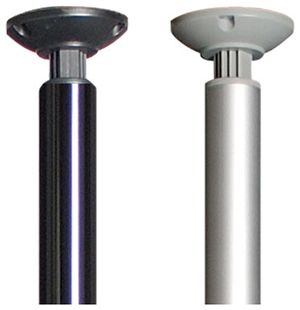

基本のエクステンションピラーは、
光沢感のある深い色味のブラックカラーと
マットで高級感ある落ち着いたシルバーカラーの2色展開です。

ブラックはHPS25-2（高さ1,800-2,200用）のみです。

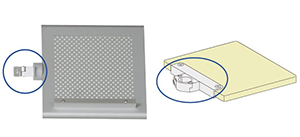

パンチング棚板・木製棚板

片持ち棚板・連結棚板共に金具部分のみブラック・シルバーの2色があります。

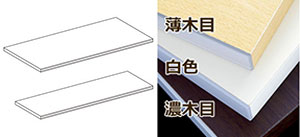

ブラケット用棚板

奥行280・400共に棚板のカラーが白・薄木目・濃木目3種類から選べます。

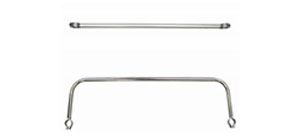

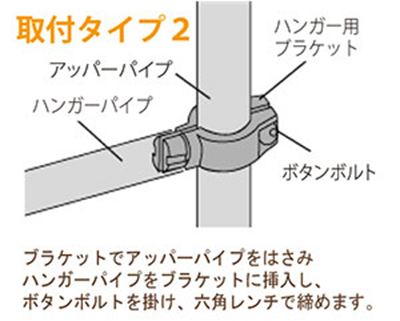

ハンガーパイプ類

ハンガーパイプ類はシルバー色のみ

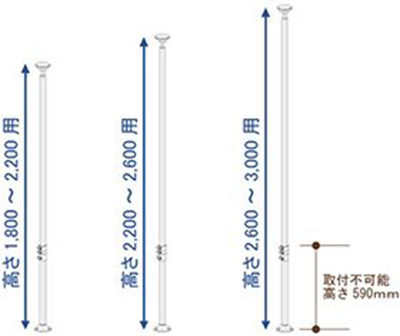

＜ポールの高さの選び方＞

天井高を必ずメジャー等で正確に測ってください。

ポールの高さは表示サイズよりも上下に約10mmのゆとりがあります。

天井高が上記表示の切り替わりサイズ数値と同じ場合には、設置のしやすさや価格面からみて低いタイプの方をお勧めします。

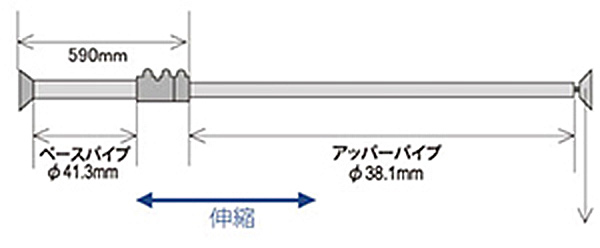

ピラー下部のパイプ径は上部より大きいため、棚板等全てのオプション取り付けが出来ません。

床面より590mm上からの取り付けとなります。

(1)の場合はしっかりとした位置にもう一度セットしなおしてください。

(2)の場合はもう一度つっぱりなおし、しっかりと締めなおしてください。

(3)の場合はお手数ですがご購入先までお問い合わせください。
