収納パーツを簡単取り付け。壁やウォークインクローゼットが便利な収納スペースに大変身!

壁面収納棚 Fitrackのプランニング・取り付け方法


壁面収納棚 Fitrackのプランニング・取り付け方法

403掲載商品No. G-0062_054

  送料別
支払い方法:代金先払い






この商品は株式会社 駒谷の取扱商品です。
オーダー
TEL:072-928-0101

商品から探す>>収納家具・棚 収納家具・棚 収納家具
商品から探す>>収納家具・棚 収納家具・棚 棚・シェルフ
目的から探す>>DIY DIY 家具
目的から探す>>便利・アイディア商品 便利・アイディア商品 家具・建具
部屋から探す>>寝室 寝室 収納
「住宅部材の販売」 なら 「株式会社 駒谷」へ!

【オーダーポイント】


Fitrackプランニング手順

ー茲衂佞云貊蠅粒稜

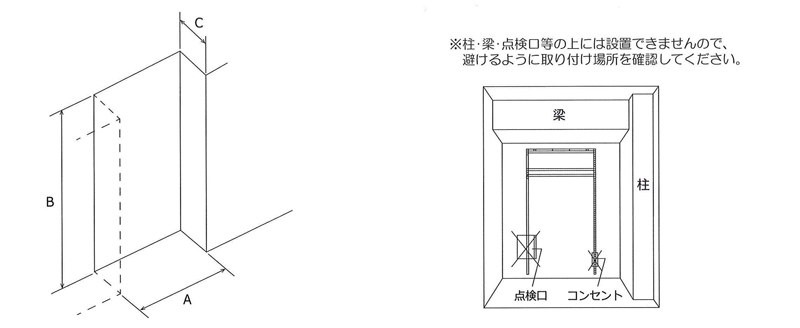

取り付ける場所の「A:幅」「B:高さ」「C:奥行き」の寸法を測ります。




∪宿弊K,痢嵒」の選定

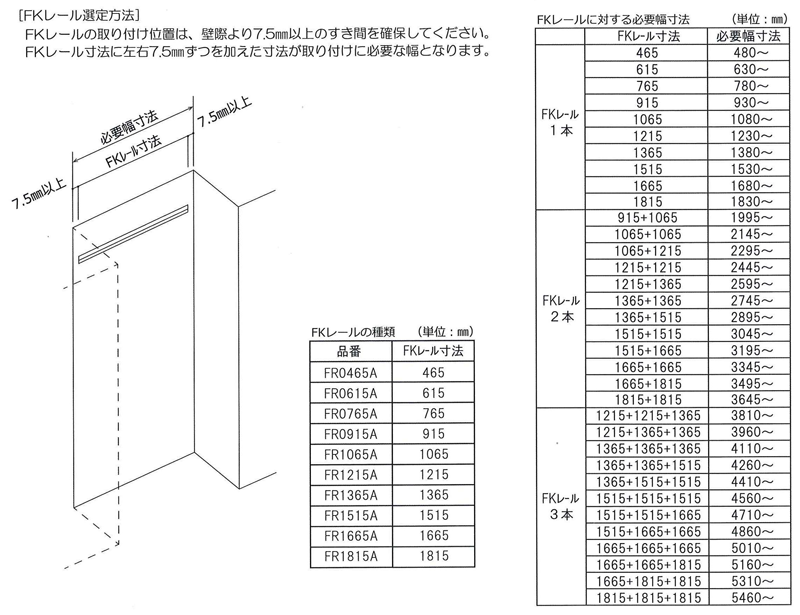

取り付ける場所の確認ができたら、取り付ける場所の「A:幅」に納まるFKレールを選びます。




製品寸法の「高さ」選定

製品寸法の幅を決めたら、取り付ける場所の「B:高さ」に納まるFKスリットを選びます。

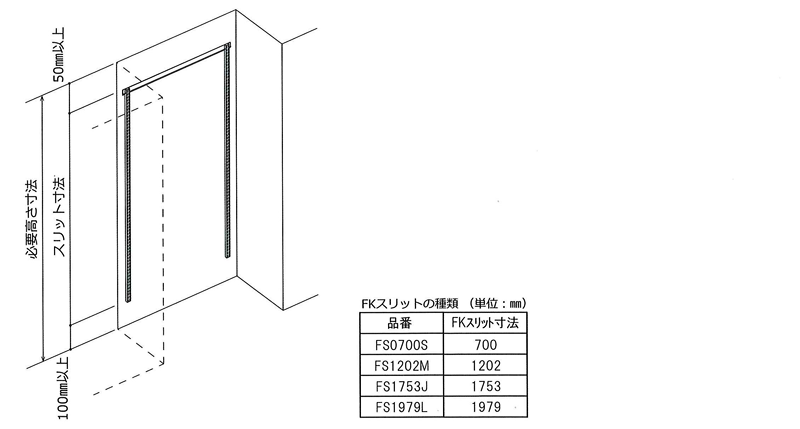

[FKスリット選定方法]
FKスリットの取り付け位置は、天井より50mm以上、床より100mm以上のすき間を確保してください。
FKスリット寸法に上部50mm、下部100mmの計150mmを加えた寸法が取り付けに必要な高さとなります。




だ宿弊K 岷行き」の選定

製品寸法の高さを決めたら、取り付ける場所の「C:奥行き」に納まる木棚を選びます。

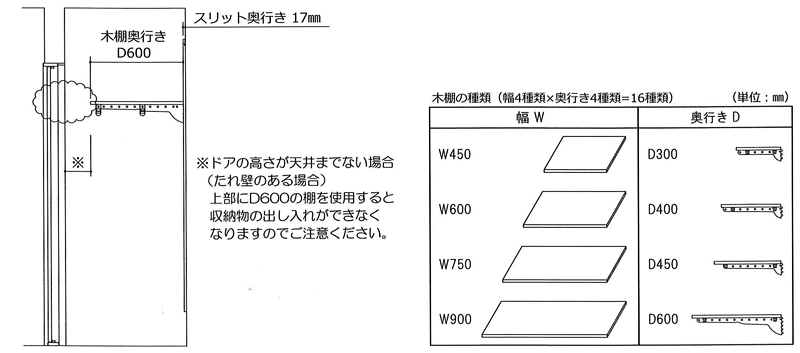

[木棚選定方法]
木棚の奥行き寸法は、FKスリットの奥行き寸法17mmを加えた寸法で設定してください。
木棚の奥行き寸法に17mmを加えた寸法が取り付けに必要な奥行きとなります。




プランニング時の注意事項

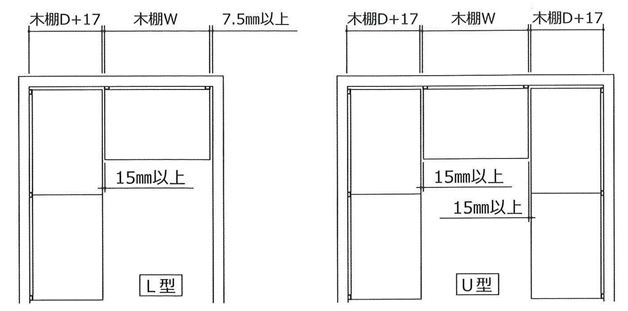

ウォークインクローゼットなどでL型・U型に取り付けて棚と棚が取り合う場所は、棚と棚のすき間を15mm以上確保してください。



※木棚(ブラケット)は手前に向かって1°上がっているため、L型・U型に取り付けて棚と棚が取り合う場所で、 隣に並んだ棚と棚は平行にはなりません。

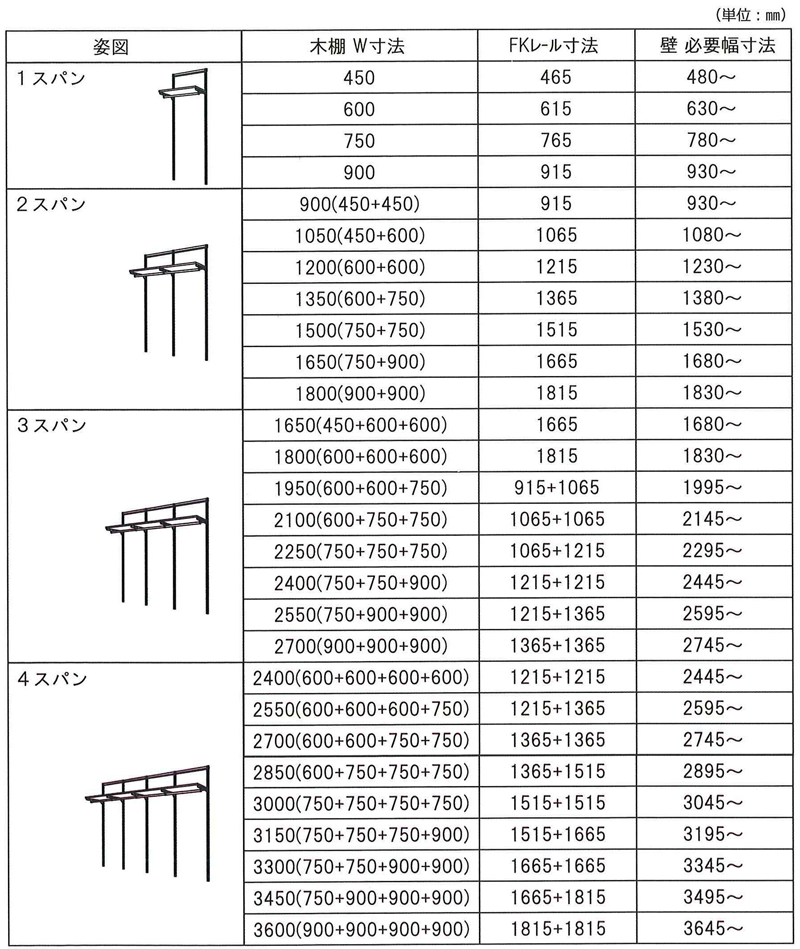

代表的な割り付けパターン




Fitrack取り付け方法

Fitrack取り付け前の確認

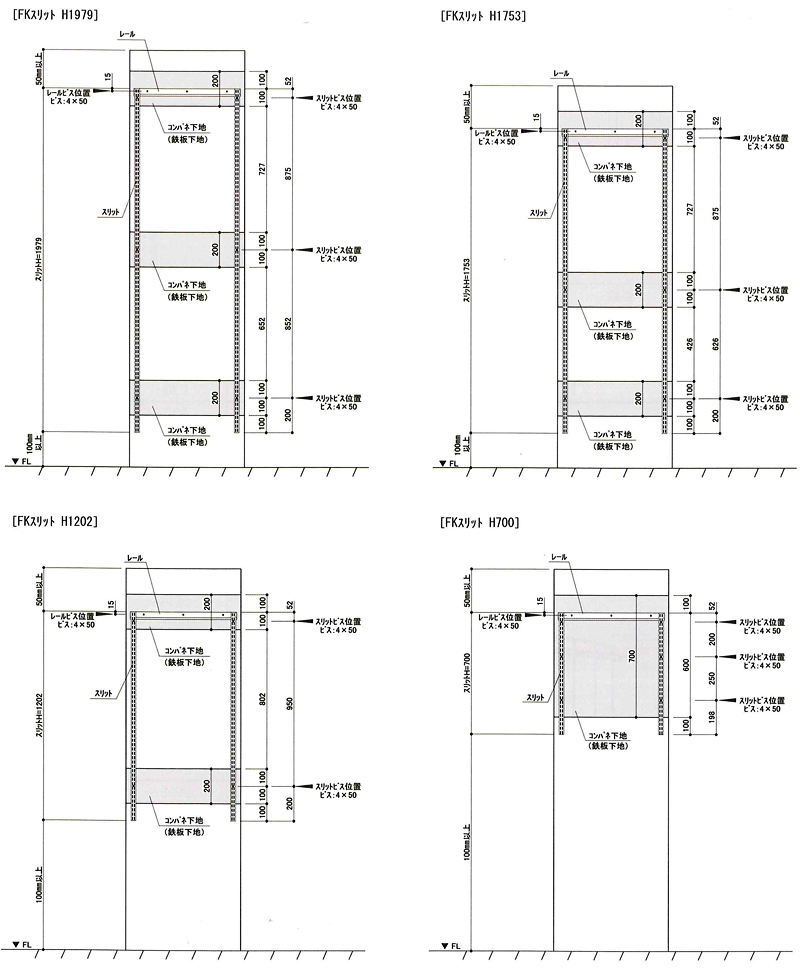

下図を参考に下地位置・範囲を決めて下地を入れてください。図中のグレーの部分が推奨する下地範囲となります。

※最上部(FKレール取り付け部)は必ず下地を入れてください。
中間部および下部の下地がない場合はトグラーなどを使用して固定してください。

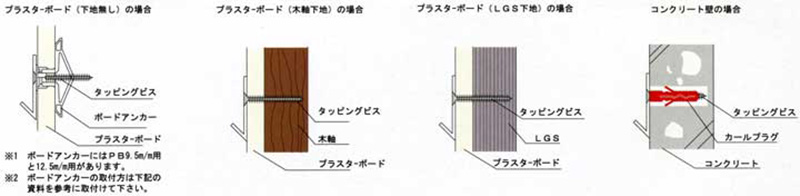

下地の種類と固定方法

以下にFKレール・FKスリットの下地に対する主な取り付け方法を記載していますので参考にして下さい。
(GL工法の場合は予め補強材が入っていない場合取付できません。ご了承下さい。)

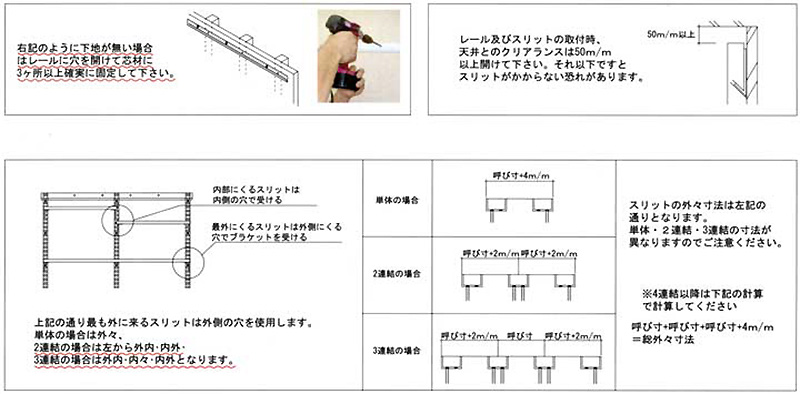

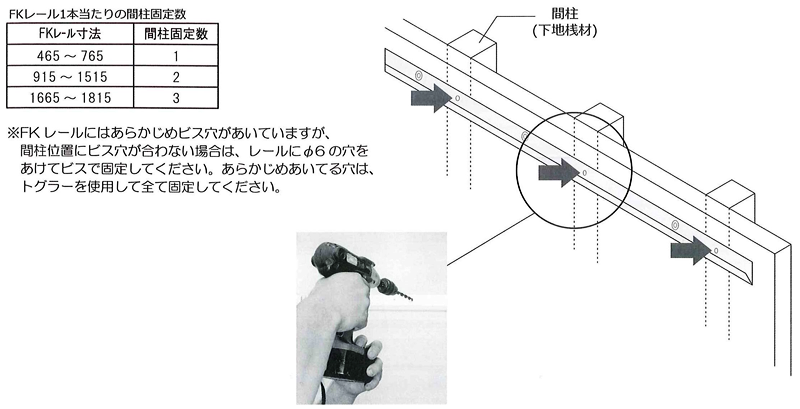

下地を入れることができない場合の取り付け方法

下地を入れることができない場合は、必ずFKレールに穴をあけて間柱(下地桟材)に固定してください。
FKスリットはトグラーを使用した固定でも問題ありません。

※土壁、GL工法の場合は取り付けできません。

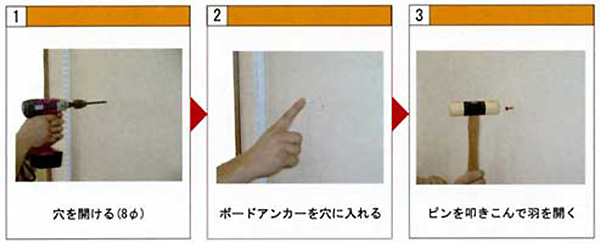

ボードアンカーの取り付け法

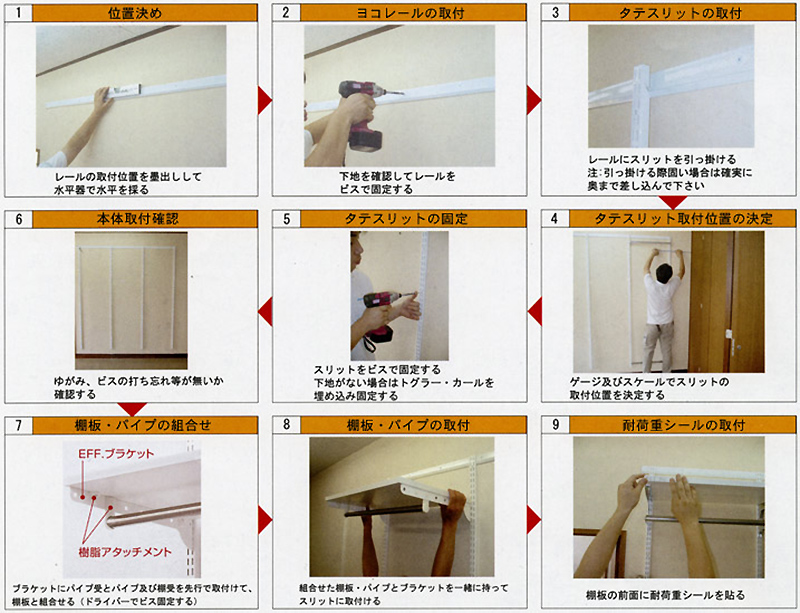

施工手順説明




取り付け取り扱いの注意事項

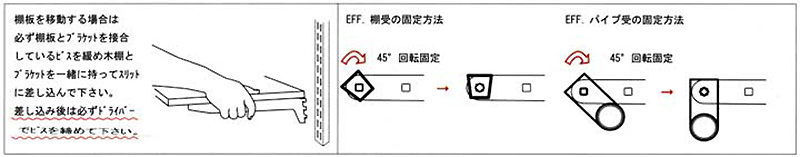

移動時のお願い




Fitrack パーツ一覧


タテスリット(FKスリット)
ヨコレール(FKレール)
<基本パーツ>

シューズ用棚セット
(MTセット・VTセット)
<棚パーツ>

木棚+パイプセット
(TPセット)
<棚パーツ>

パイプセット
(BPセット・WPセット)
<パイプパーツ>

木棚セット
(TSセット)
<棚パーツ>

フィットラック・エフ
<オプションパーツ>


ヨコレールとタテスリットに可動式パーツを組合わせるだけのシンプルな収納です。


Fitrackの特長・
4つのポイント

プランニング・
取り付け方法

収納別 プラン例




※掲載商品の色は、撮影条件などにより実際の商品の色と多少異なる場合がありますので、あらかじめご了承下さい。
